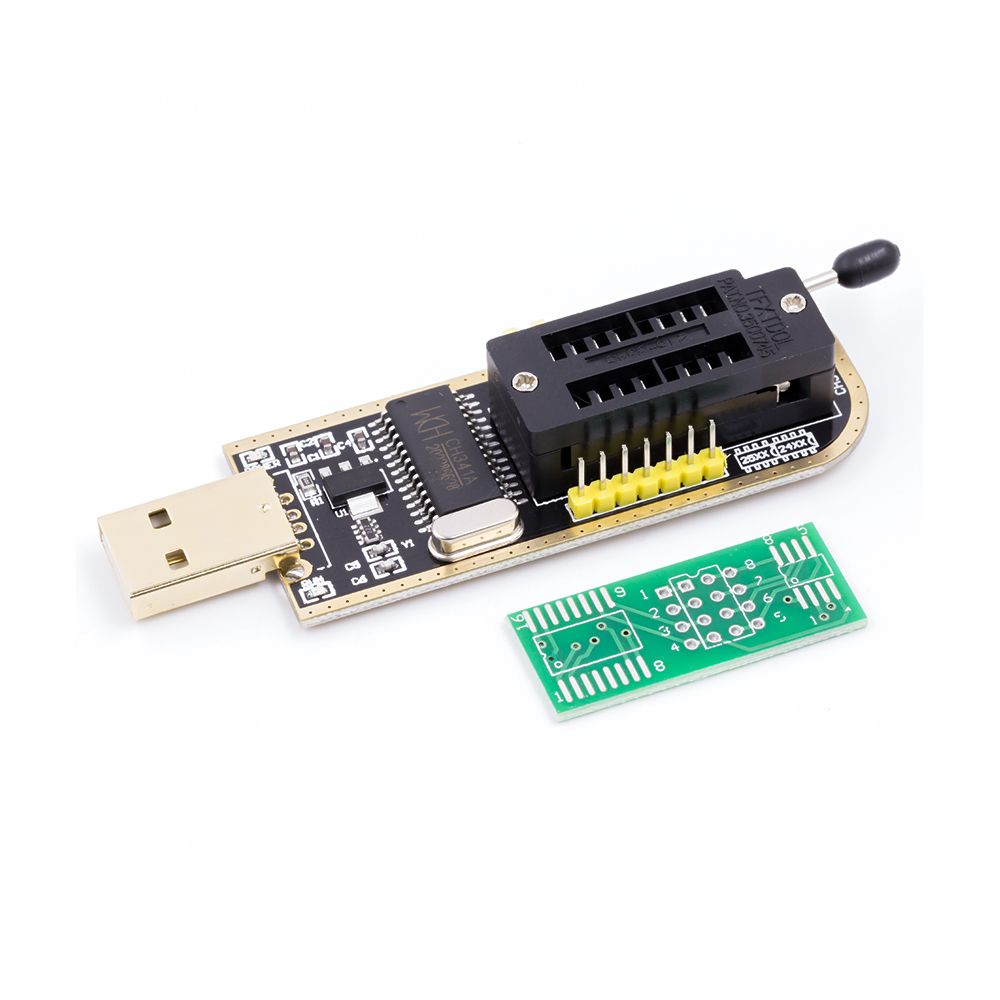

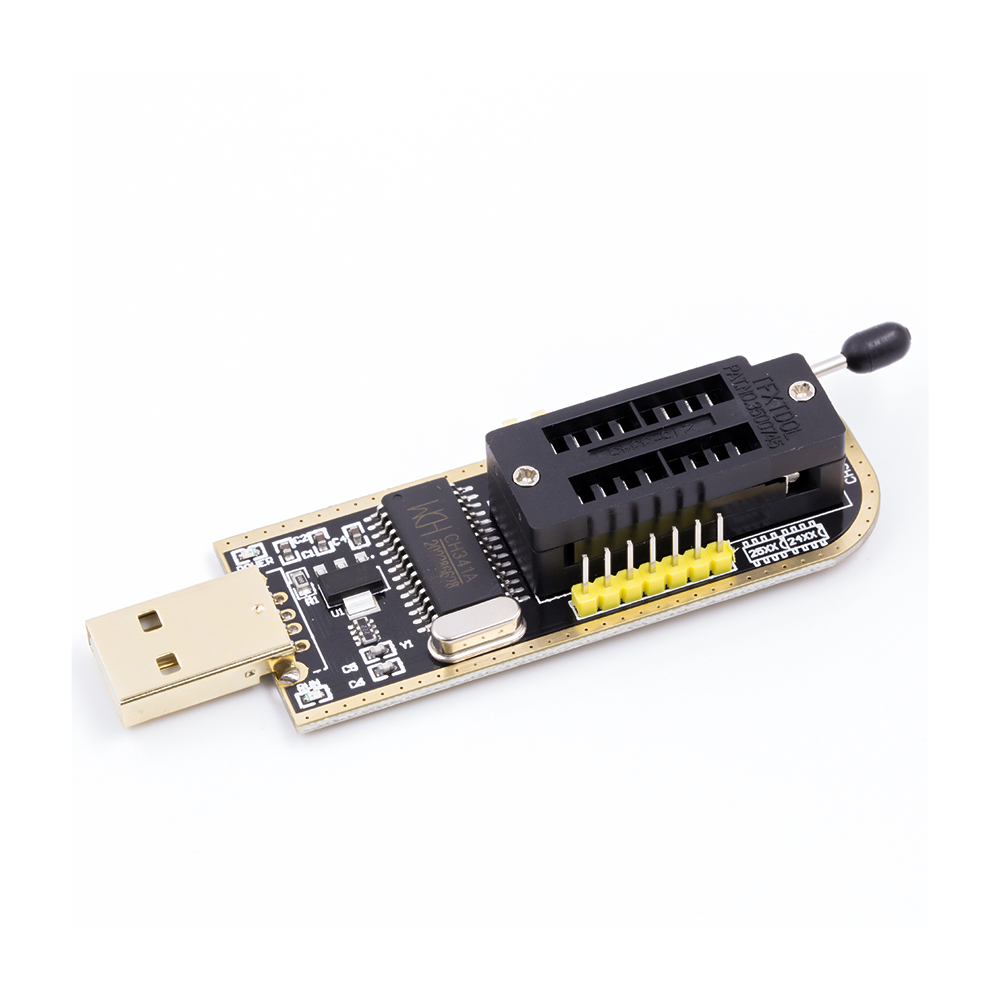

Программатор CH341A EEPROM 24/25
.jpg)
.jpg)
.jpg)
Описание
Программатор CH341A EEPROM 24/25 — это универсальный USB программатор на базе микросхемы CH341A для чтения, записи и стирания микросхем памяти серий 24 (EEPROM I2C) и 25 (SPI Flash), предназначенный для прошивки BIOS материнских плат, ноутбуков, видеокарт, роутеров, телевизоров, игровых приставок и других устройств. Тип: USB программатор/конвертер интерфейсов. Основная микросхема: CH341A. Поддерживаемые микросхемы памяти: 24 серия (I2C EEPROM) и 25 серия (SPI Flash) 8pin/16pin. Напряжение питания: 5В от USB порта. Выходное напряжение питания для целевой микросхемы: 3.3В/5В (переключаемое, от стабилизатора AMS1117 на 750мА). Разъем для подключения к ПК: USB 2.0 Type-A. ZIF панель: 16-контактная с нулевым усилием и ручкой-фиксатором для DIP корпусов. Контактные площадки для SMD монтажа: под корпуса SOP8 и SOP16 (25 серия). ISP разъем: 6-контактный для внутрисхемного программирования (контакты: 3.3V, MOSI, CLK, MISO, CS, GND). Дополнительный интерфейс: RS232 (контакты GND, RX, TX). Переключатель режимов (джампер P/S): позволяет переключать режимы работы USB-UART или USB-EPP/IIC/SPI. Дополнительная функция: USB-UART конвертер (TTL) для отладки последовательных интерфейсов. Индикация: светодиод питания и индикатор состояния 24/25. Генератор: кварцевый резонатор на 12МГц. Совместимость с ОС: Windows 98/ME/2000/XP/Vista/7/8/8.1/10. Применение: прошивка и восстановление BIOS на материнских платах и ноутбуках, ремонт роутеров и телевизоров, чтение/запись EEPROM автомобильной электроники и мультимедийных устройств, внутрисхемное программирование без выпайки чипа (с использованием тестовой клипсы), замена дорогостоящих программаторов для радиолюбительских и ремонтных задач.
Программатор CH341A EEPROM 24/25 можно приобрести в интернет-магазине электронных модулей и радиокомпонентов easycraft.by в Минске, как самовывозом, так и с доставкой курьером или почтой/европочтой по всей Беларуси.
Характеристики
Документация
Datasheet отсутствует. Загрузите Datasheet и получите скидку 5% на всю корзину
Самовывоз | Курьер | Почта | EMS | Европочта
Своевременный возврат товара
