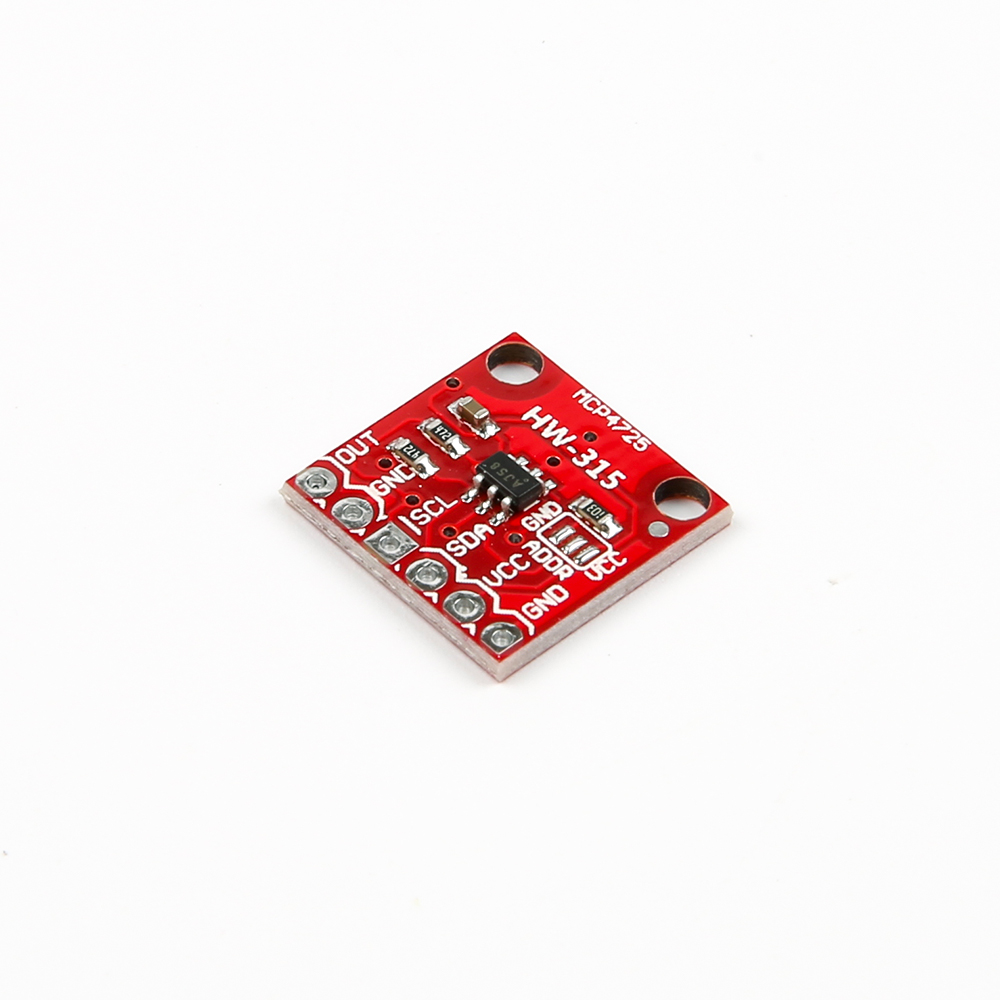

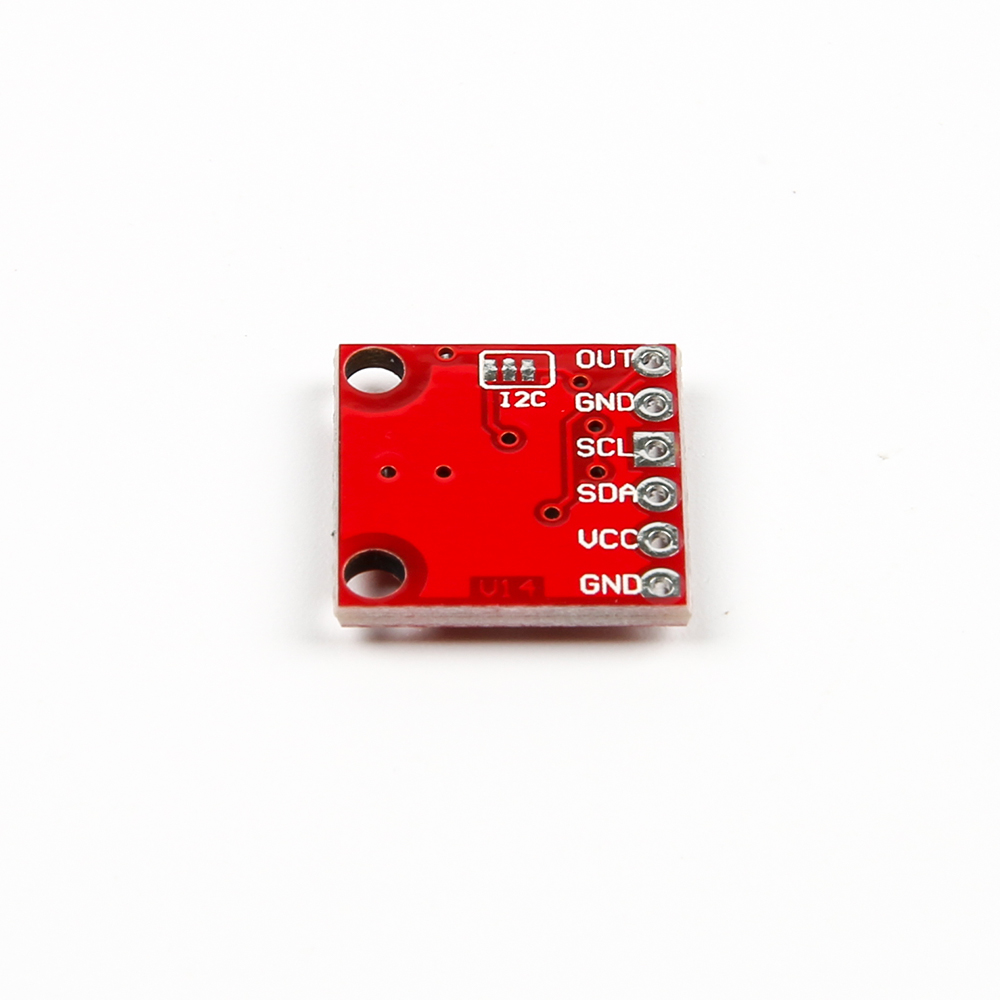

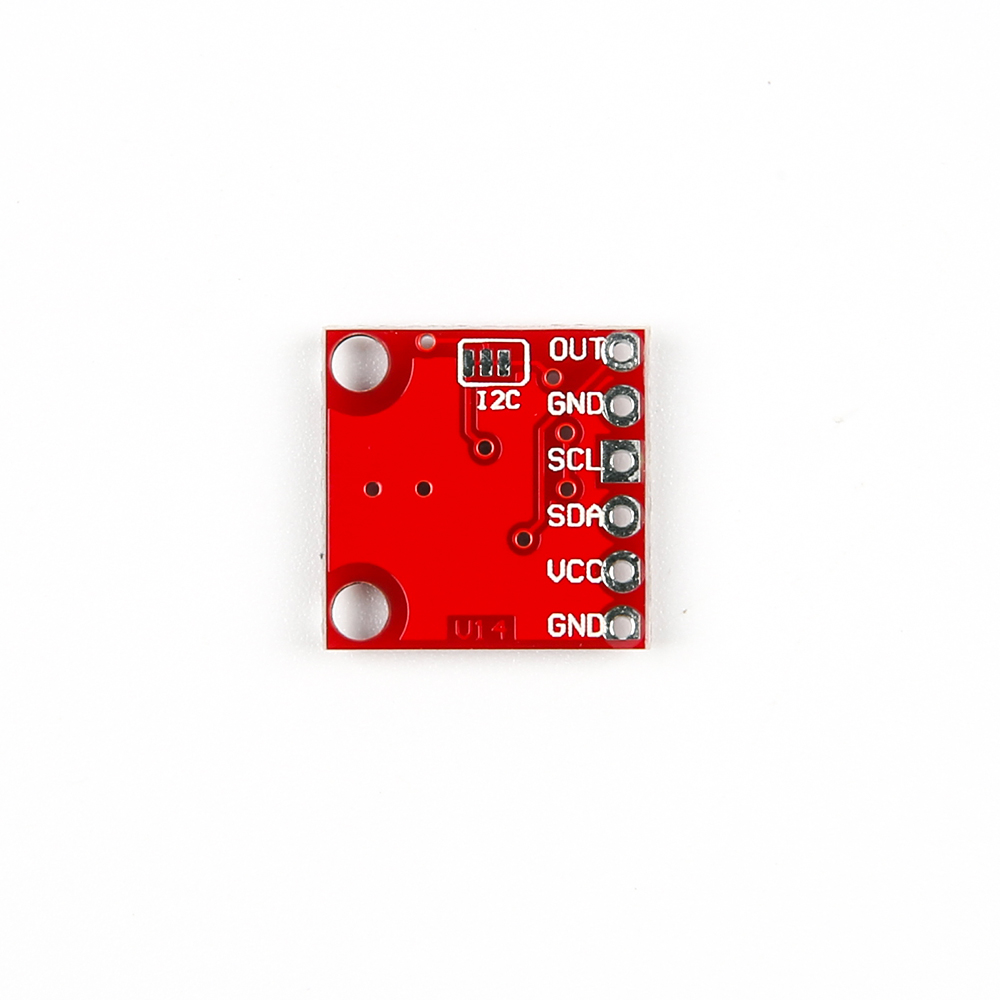

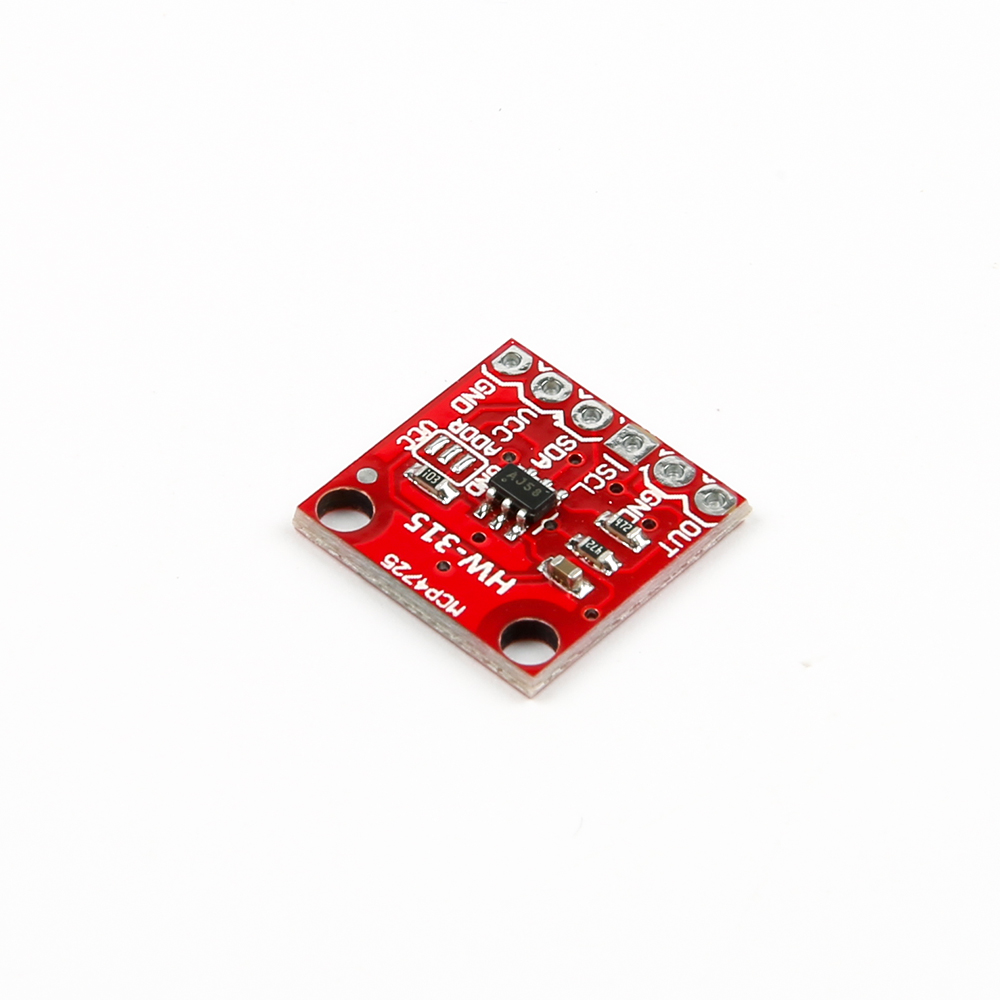

Модуль ЦАП CJMCU-MCP4725 I2C

Описание

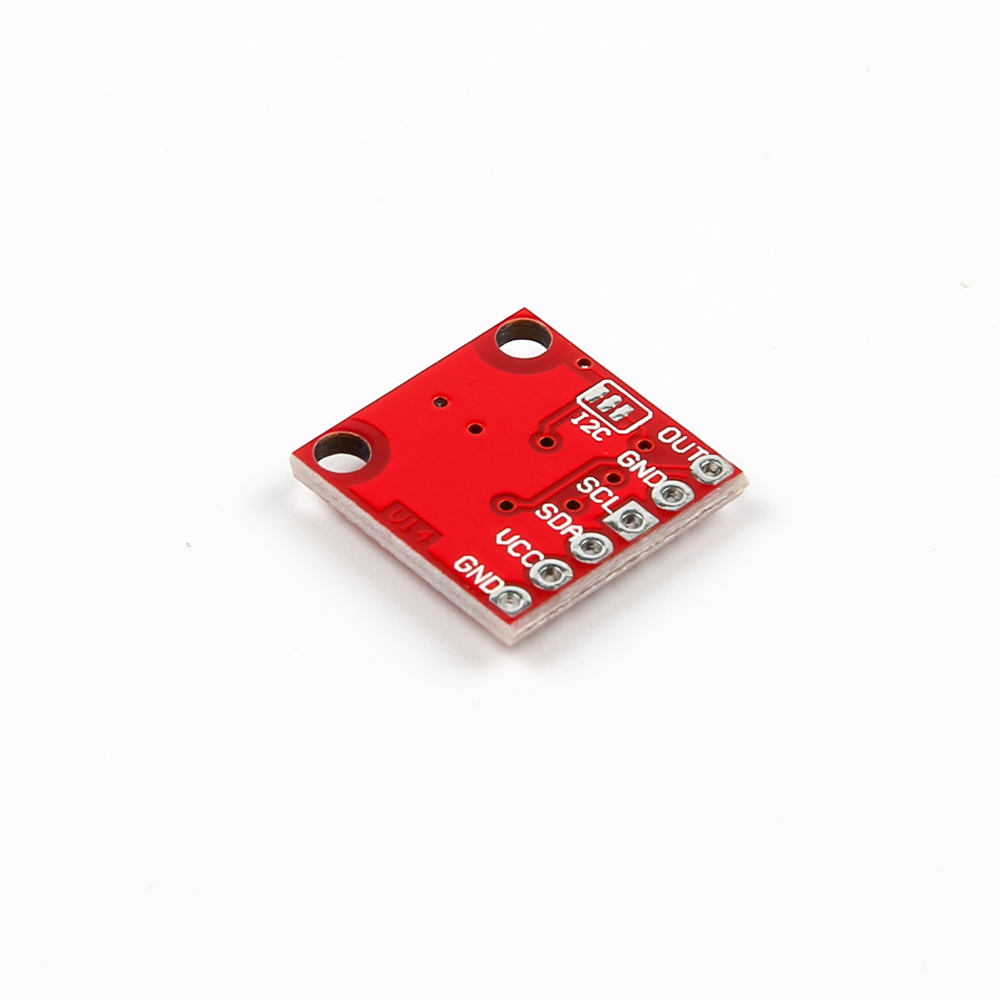

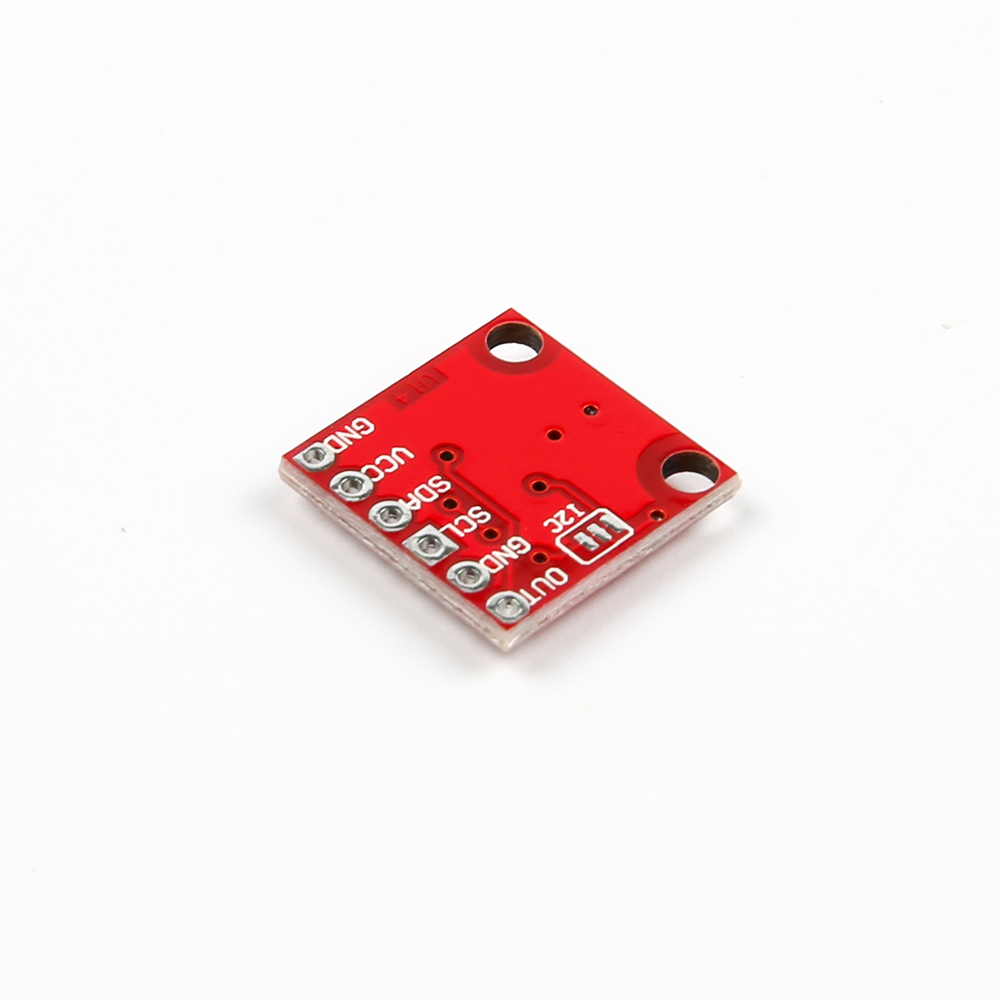

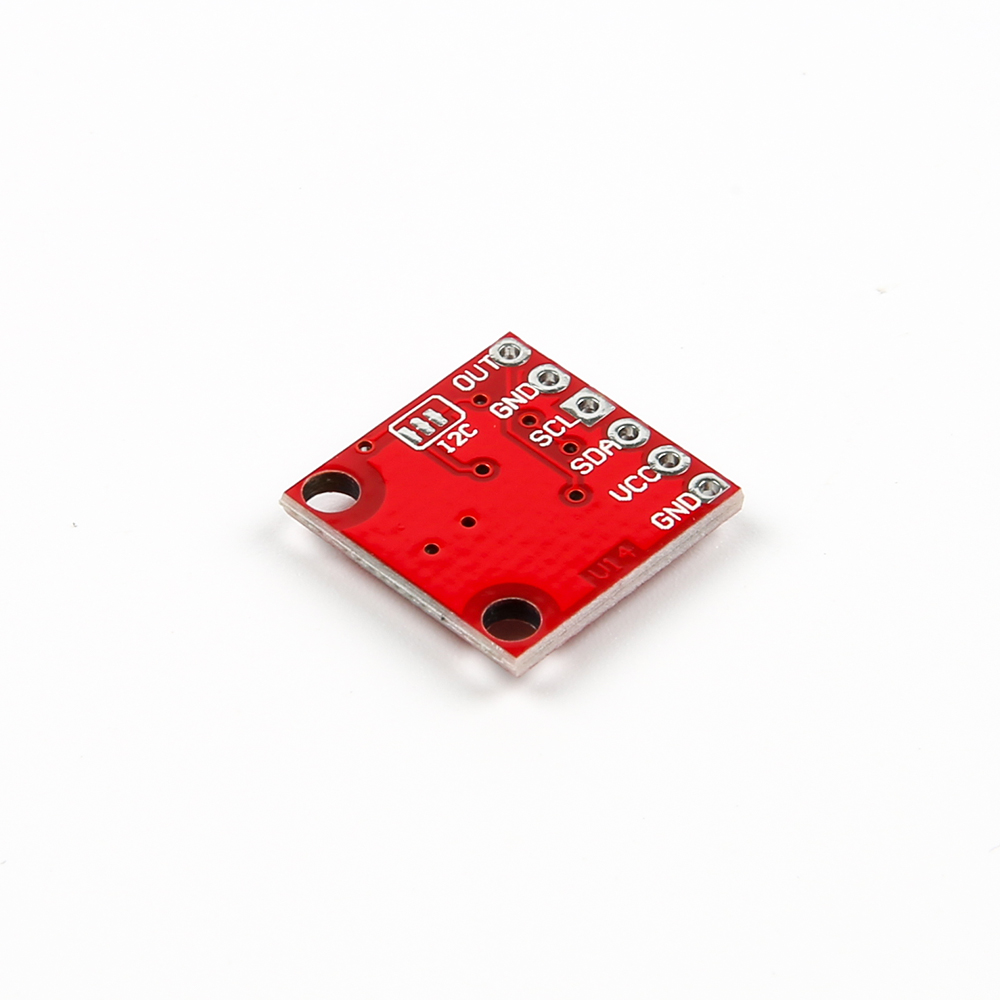

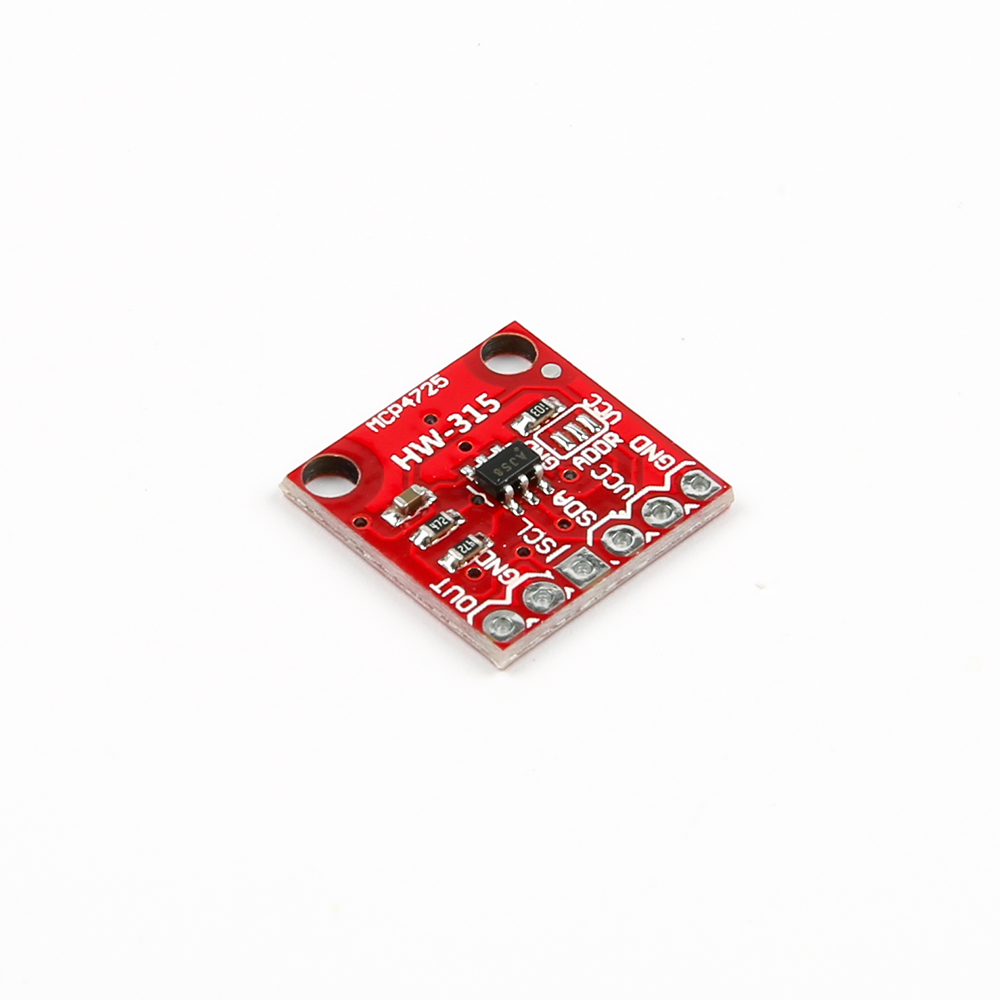

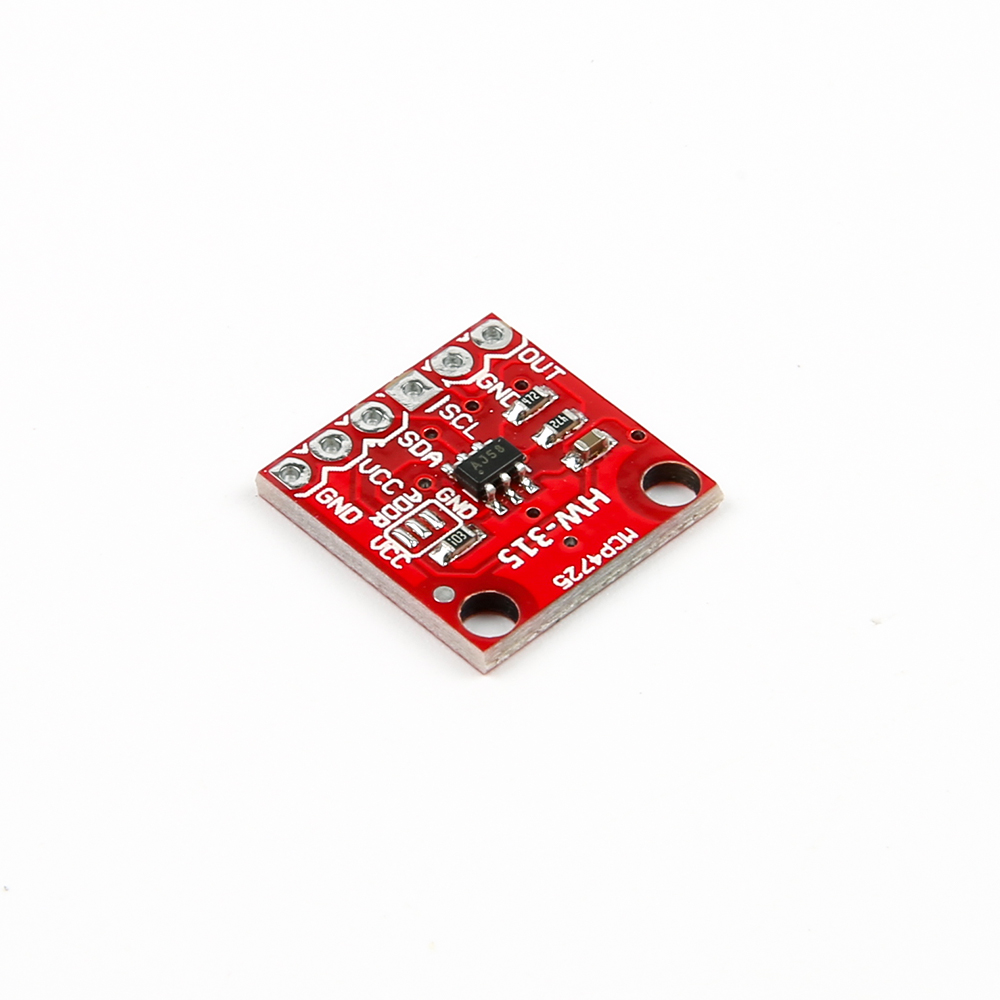

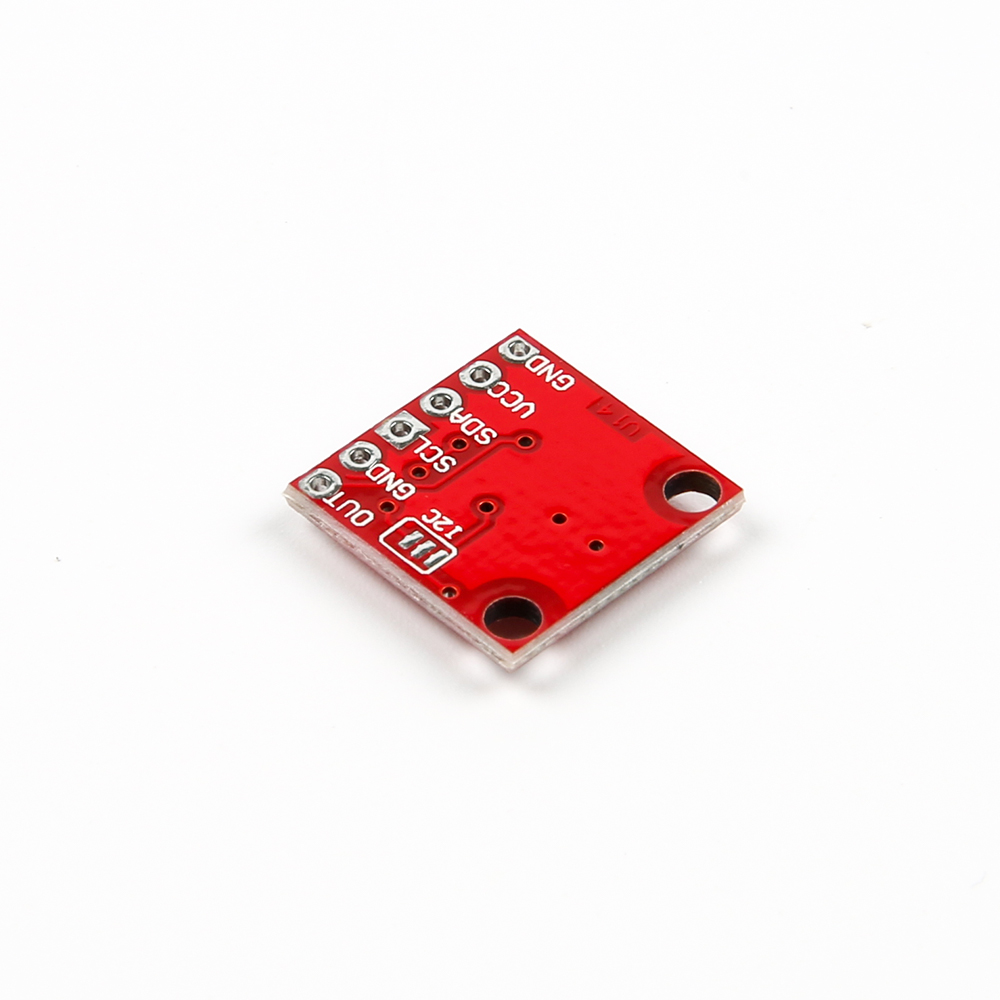

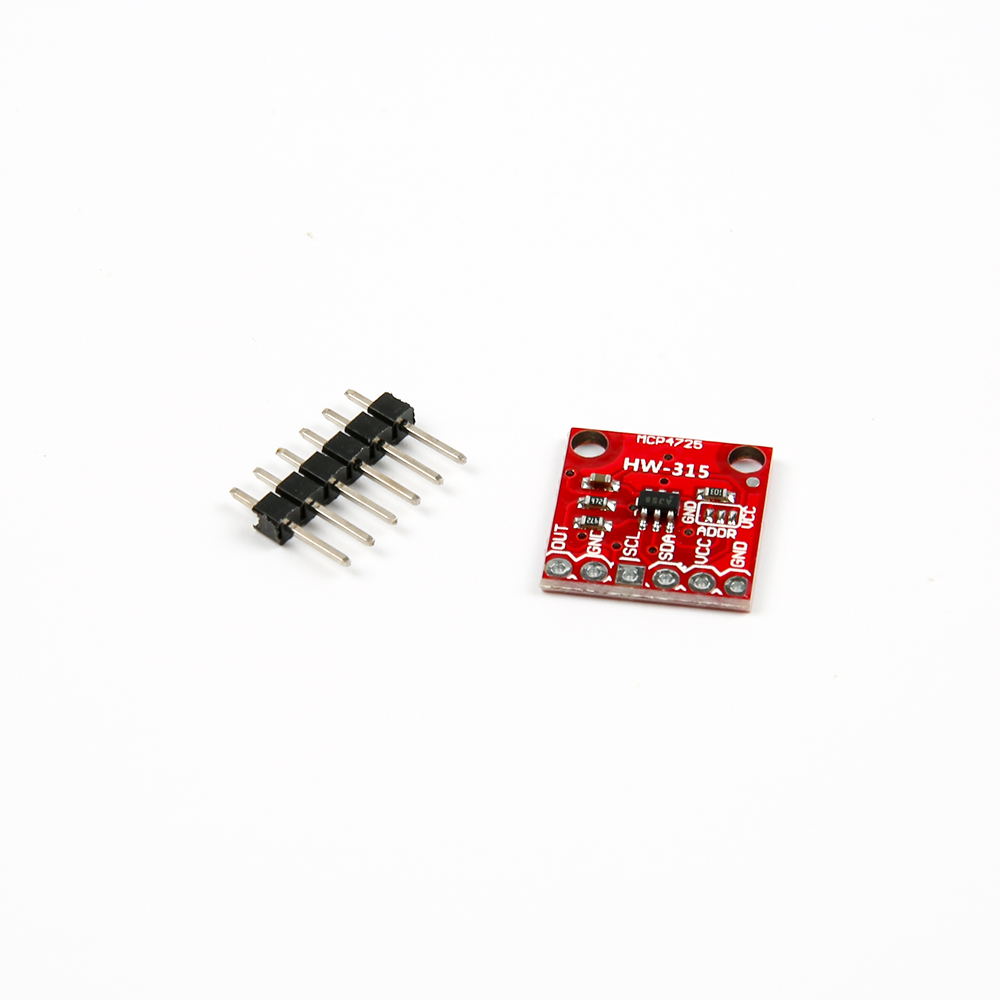

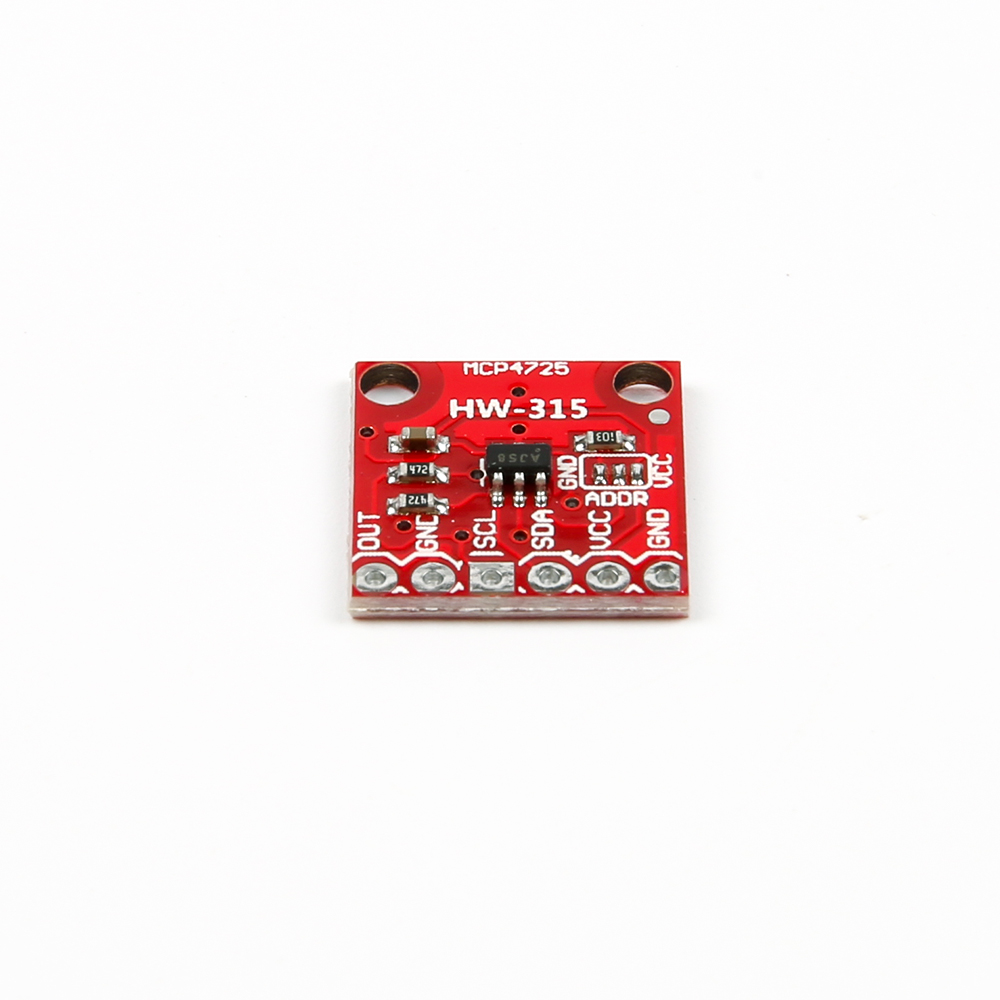

Модуль ЦАП CJMCU-MCP4725 I2C - это компактный breakout-модуль на базе 12-битного цифро-аналогового преобразователя MCP4725 с интерфейсом I2C и встроенной энергонезависимой памятью EEPROM для вывода точного аналогового напряжения от 0 до VDD. Тип: цифро-аналоговый преобразователь (DAC) с буферизированным выходом напряжения. Разрешение: 12 бит (4096 шагов). Интерфейс: I2C (двухпроводной последовательный интерфейс). Скорость передачи данных по I2C: до 3.4Мбит/с (поддерживаются режимы Standard 100кбит/с, Fast 400кбит/с, High-Speed 3.4Мбит/с). Напряжение питания модуля: 2.7-5.5В постоянного тока (совместим с 3.3В и 5В логикой). Выходное напряжение: от 0В до напряжения питания (VDD). Ток потребления в активном режиме: 210мкА (типовое значение). Время установления выходного напряжения: 6мкс (типовое). Интегральная нелинейность (INL): ±2 LSB (типовое). Дифференциальная нелинейность (DNL): ±0.2 LSB (типовое). Наличие EEPROM: встроенная энергонезависимая память на 14 бит для сохранения настроек при отключении питания. I2C адрес: основное значение 0x60, возможность изменения адреса через внешний вывод A0 (до 8 различных адресов). Режимы работы: нормальный режим и энергосберегающий режим (power-down) с тремя вариантами выходного импеданса. Тип монтажа: поверхностный монтаж (SMD) на готовой breakout-плате. Количество выводов на плате: 5 контактов (VCC, GND, SCL, SDA, VOUT). Диапазон рабочих температур: от -40°C до +125°C. Применение: генерация аналоговых сигналов с микроконтроллеров (Arduino, ESP, STM, Raspberry Pi), управление напряжением в блоках питания, создание музыкальных синтезаторов, замена ШИМ для получения чистого аналогового выхода.

Модуль ЦАП CJMCU-MCP4725 I2C можно приобрести в интернет-магазине электронных модулей и радиокомпонентов easycraft.by в Минске, как самовывозом, так и с доставкой курьером или почтой/европочтой по всей Беларуси.

Характеристики

Документация

Datasheet отсутствует. Загрузите Datasheet и получите скидку 5% на всю корзину

Цена:

7.48 BYN

Количество:

- +

Под заказ

Добавить в корзину

Купить в один клик

Доставка:

Самовывоз | Курьер | Почта | EMS | Европочта

Гарантии:

Своевременный возврат товара
