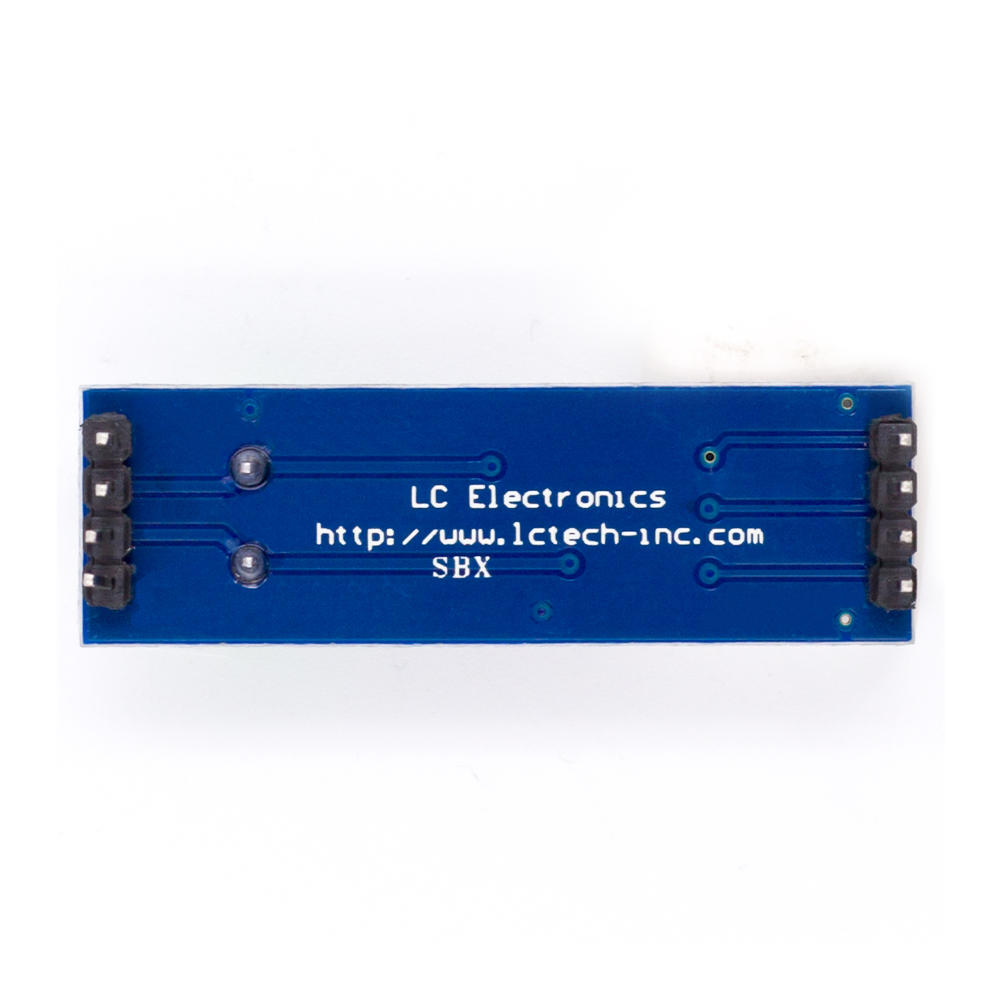

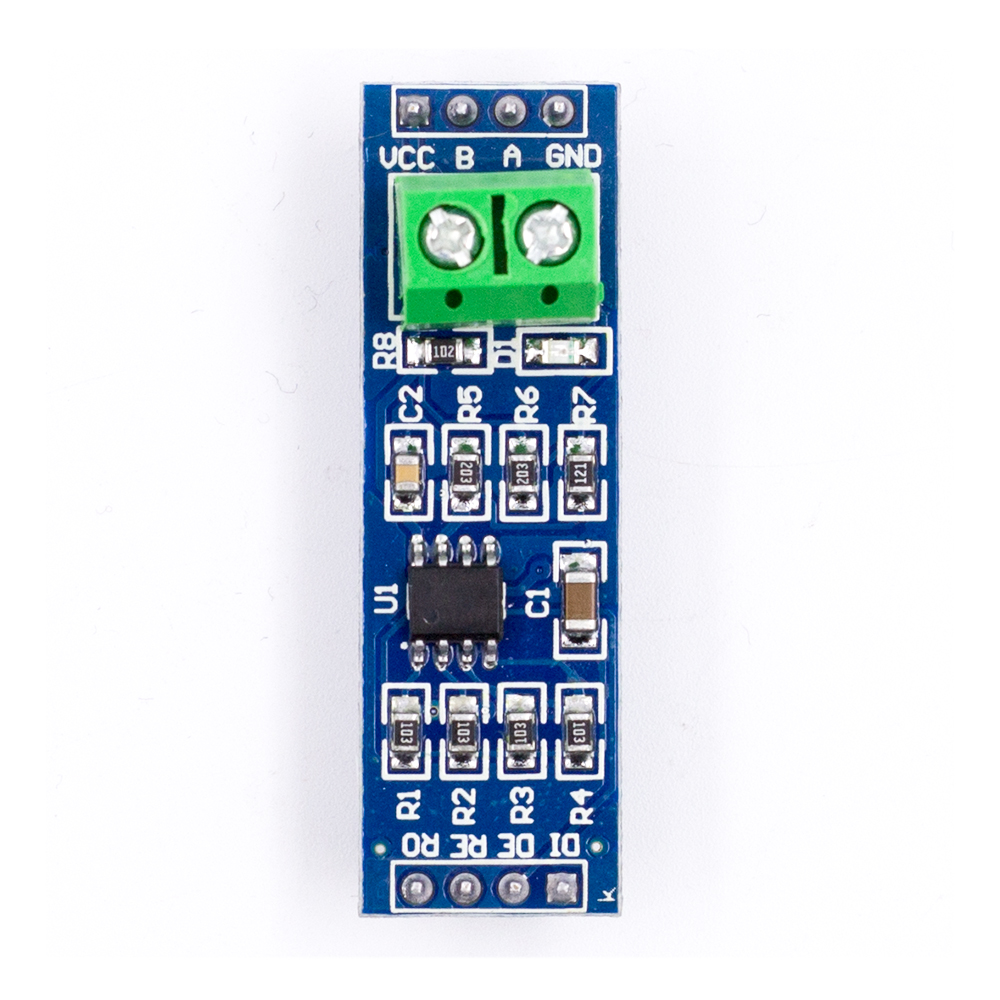

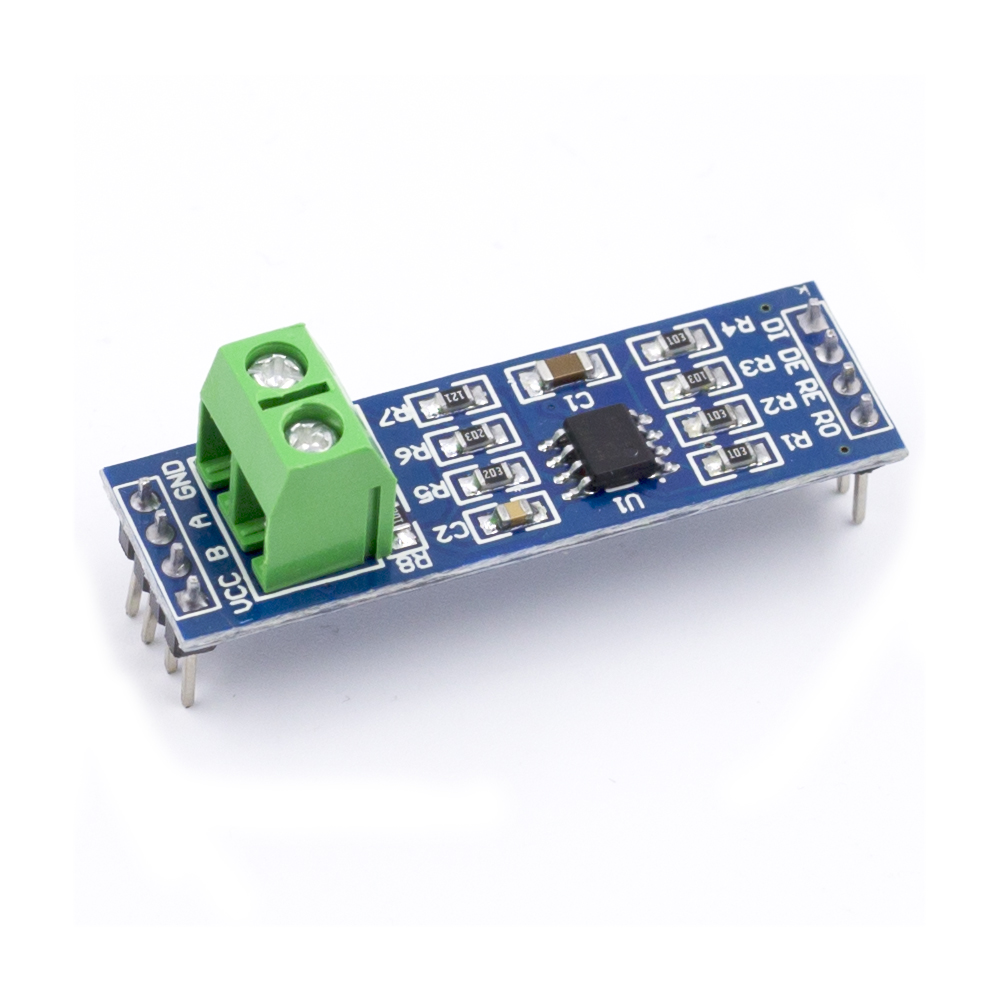

Конвертер MAX485 TTL-RS485
.jpg)
.jpg)
.jpg)
.jpg)
Описание
Конвертер MAX485 TTL-RS485 — это модуль преобразования физических уровней интерфейсов UART TTL в дифференциальный промышленный стандарт RS-485, предназначенный для организации помехоустойчивой и дальнобойной последовательной связи между микроконтроллерами (Arduino, ESP, STM, Raspberry Pi) и промышленными устройствами (датчики, ПЛК, контроллеры) . Тип: полудуплексный приемопередатчик (одновременная передача данных только в одном направлении) . Основная микросхема: MAX485 (Maxim Integrated) или ее аналоги (MAX485EPA+, MAX485CSA, MAX485ESA) . Напряжение питания модуля: 3,3–5 В постоянного тока (версии с переключателем) или фиксированное 5 В . Ток потребления: менее 10 мА (в активном режиме), менее 5 мА (в режиме ожидания) . Скорость передачи данных: до 2,5 Мбит/с . Максимальная длина линии связи: до 1200 метров (при использовании витой пары) . Нагрузочная способность: до 32 устройств на одной шине RS-485 . Режим передачи: дифференциальный сигнал (балансный) по двум проводам (A и B) . Входное сопротивление приемника: 12 кОм . Чувствительность приемника: ±200 мВ (гарантированное распознавание сигнала) . Диапазон выходных напряжений передатчика: от +1,3 В до +5 В . Диапазон рабочих температур: от -40°C до +85°C (для MAX485EPA+ от 0°C до +70°C) . Тип монтажа: Through Hole (сквозной монтаж) для чипа в корпусе PDIP8 . Разъемы для подключения: 4-контактный штыревой разъем с шагом 2,54 мм (VCC, GND, TX/RXD, RX/TXD) и 2-контактная винтовая клемма с шагом 5,08 мм для линии RS-485 (A и B) . Количество драйверов/приемников: 1/1 . Режим управления потоком (для некоторых версий): автоматический (Auto Direction Control) или через выводы RE (активный низкий уровень на прием) и DE (активный высокий уровень на передачу) . Дополнительные функции: встроенный согласующий резистор (терминатор) 120 Ом (на некоторых моделях) , защита от короткого замыкания и перегрева (схема отключения при перегреве) , светодиодная индикация питания. Применение: организация помехозащищенной связи между микроконтроллерами на больших расстояниях (промышленные сети, системы автоматизации), подключение устаревших промышленных датчиков и счетчиков к современным платформам (Arduino, ESP8266, Raspberry Pi), создание сетей с несколькими ведомыми устройствами (Multi-Drop), замена устаревших интерфейсов RS-232, разработка систем "умный дом" и DIY-проектов с требованиями к дальности и помехозащищенност.
Конвертер MAX485 TTL-RS485 можно приобрести в интернет-магазине электронных модулей и радиокомпонентов easycraft.by в Минске, как самовывозом, так и с доставкой курьером или почтой/европочтой по всей Беларуси.
Характеристики
Документация
Datasheet отсутствует. Загрузите Datasheet и получите скидку 5% на всю корзину
Самовывоз | Курьер | Почта | EMS | Европочта
Своевременный возврат товара
