Главная Модули и датчики Интерфейсы Модуль CAN-шины MCP2515

Артикул: AA204

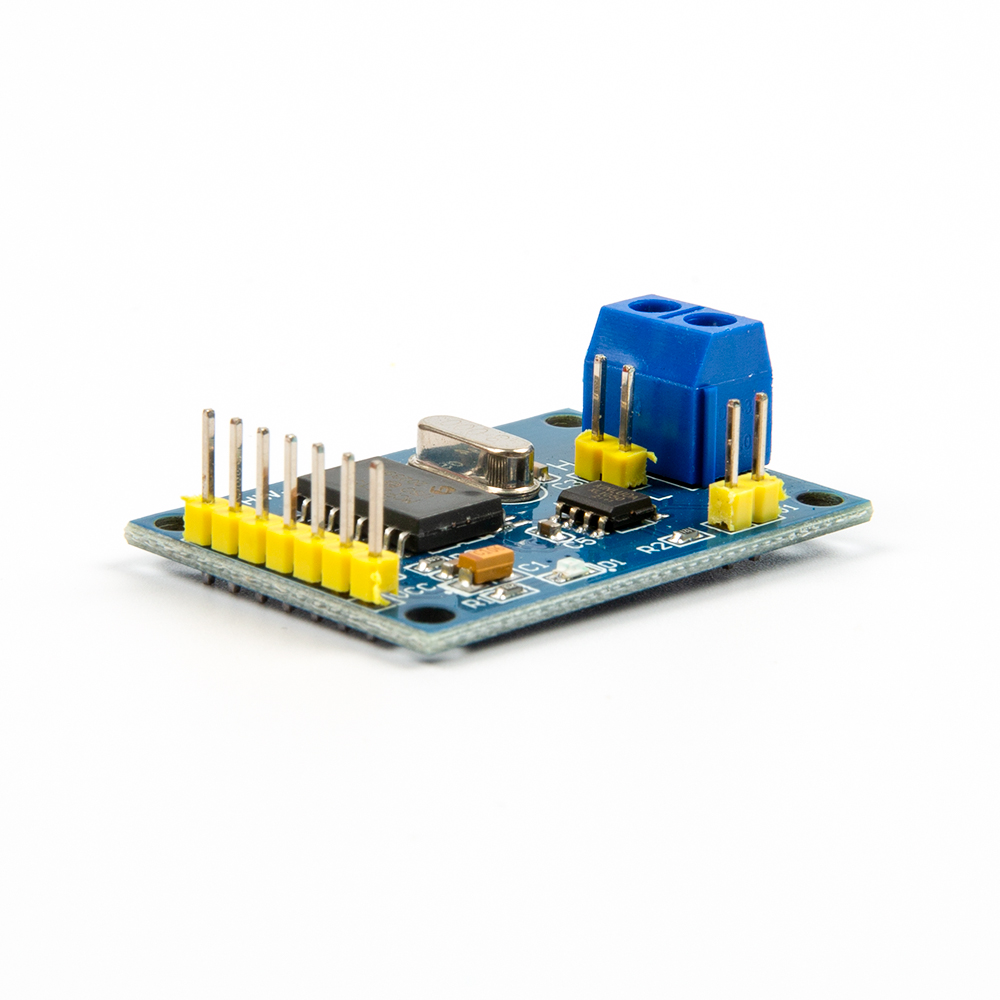

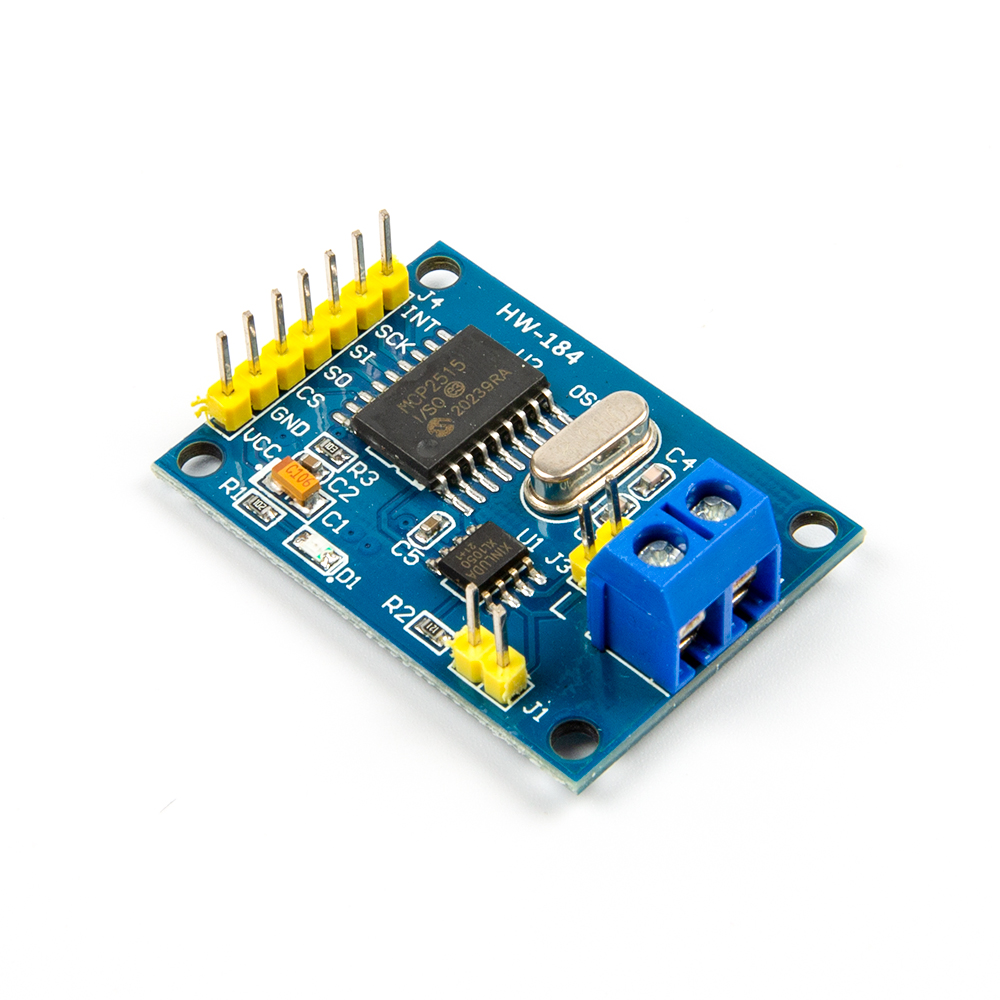

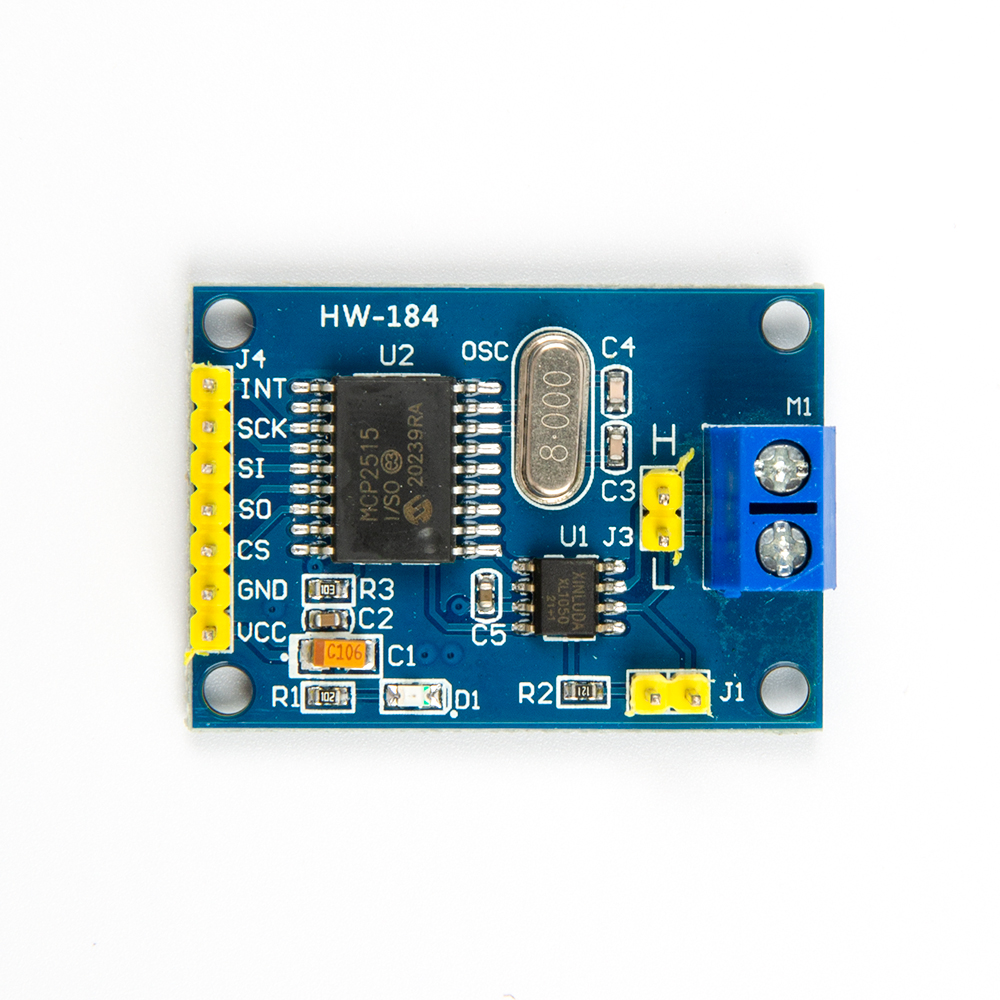

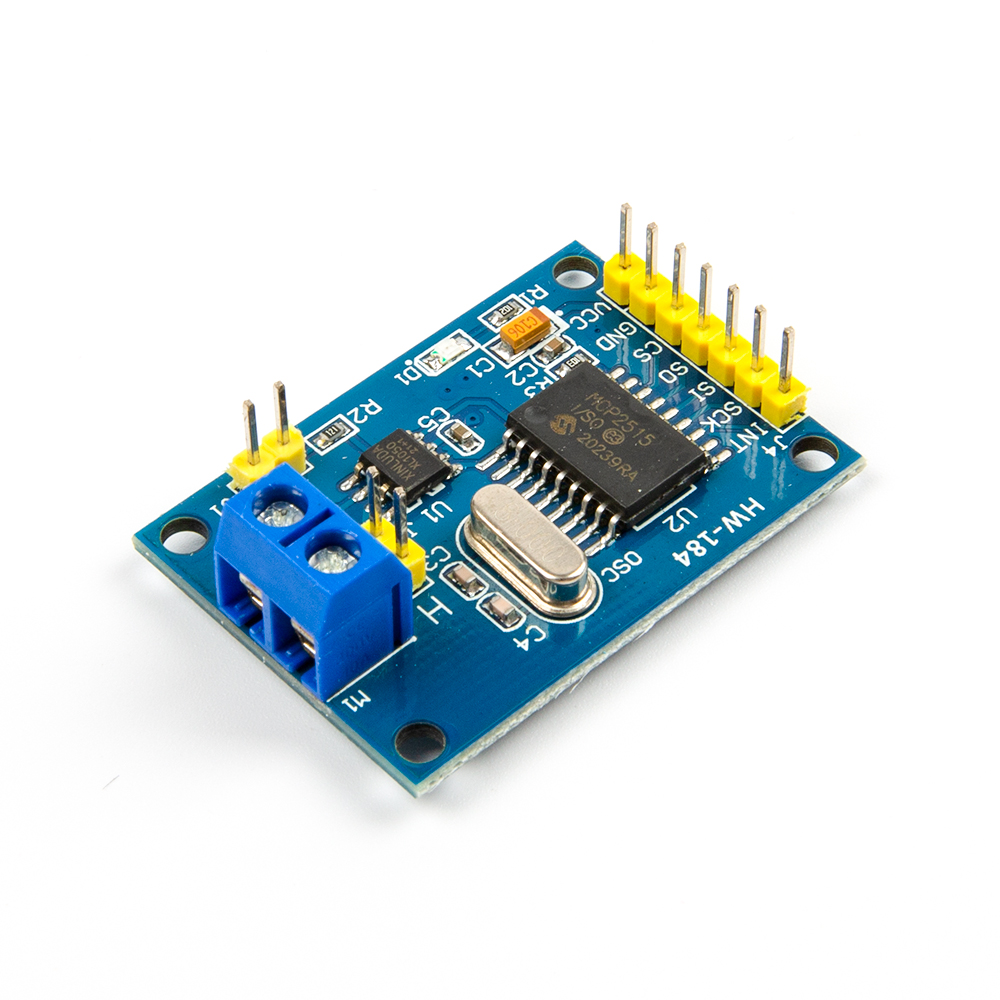

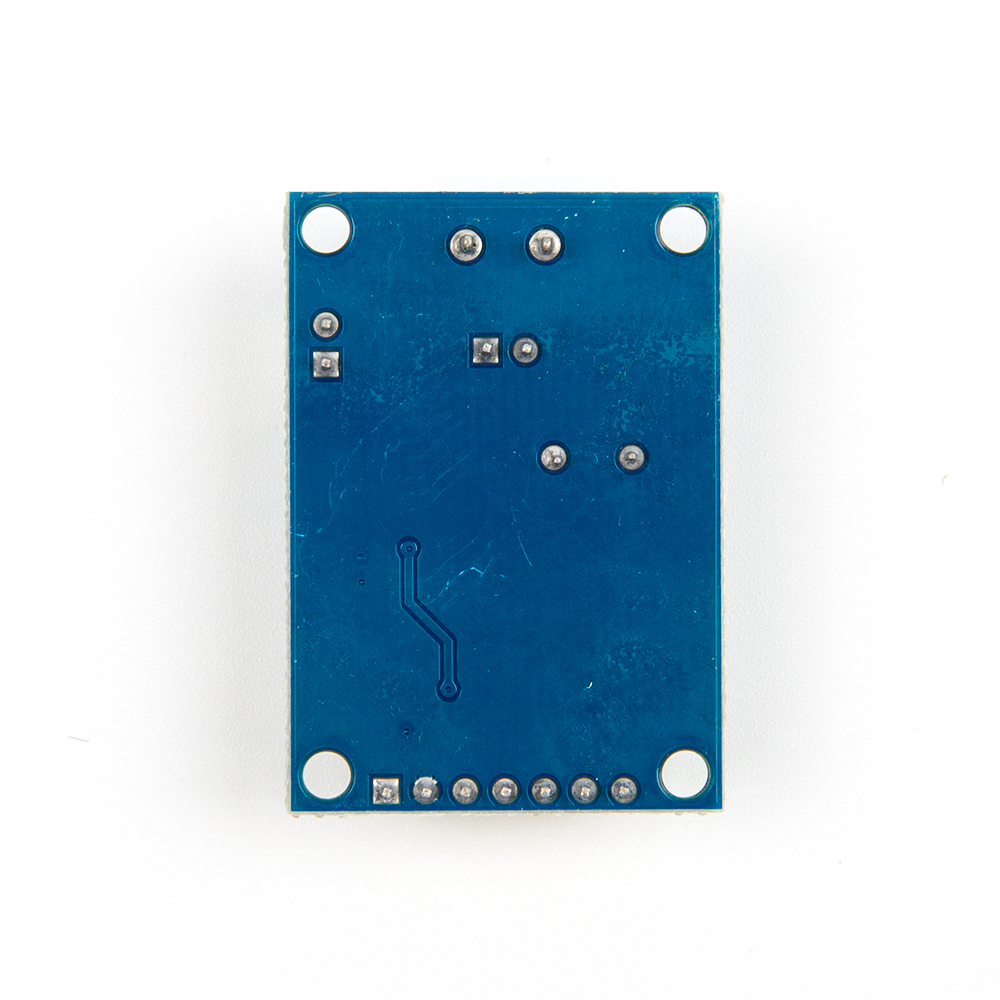

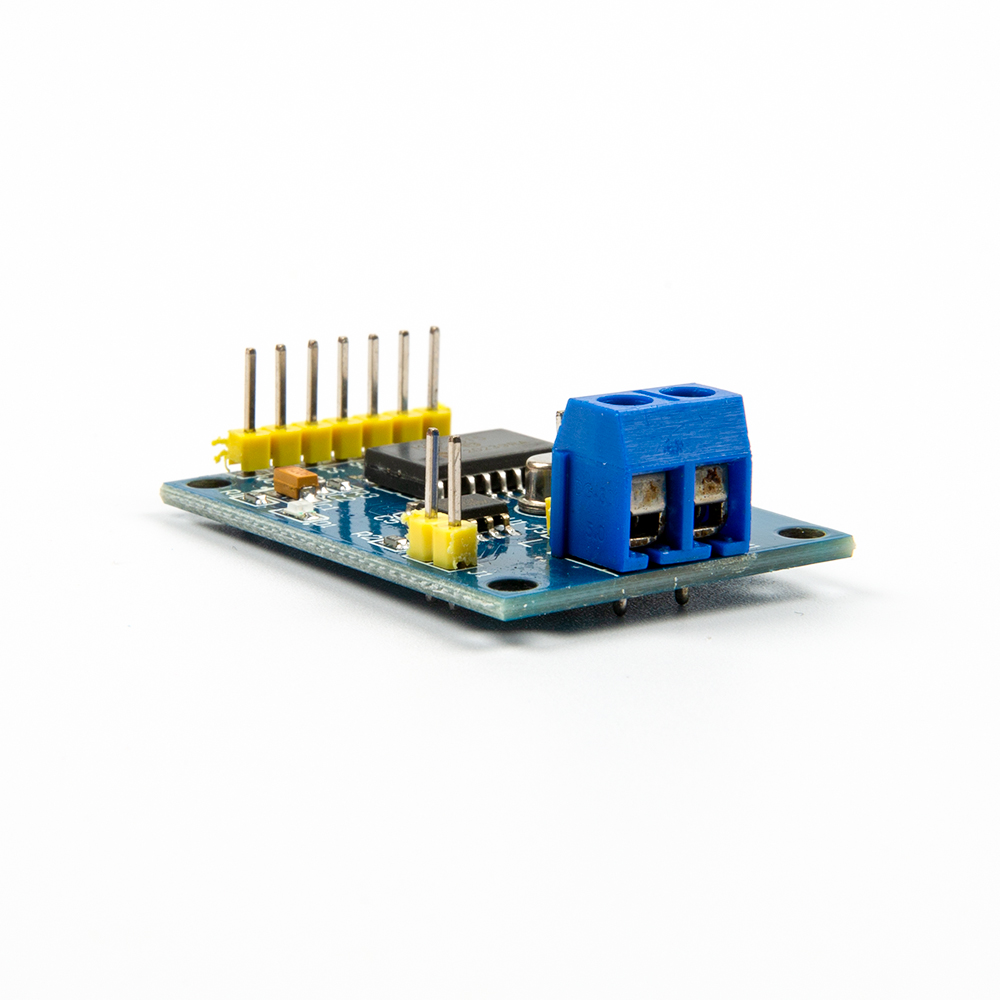

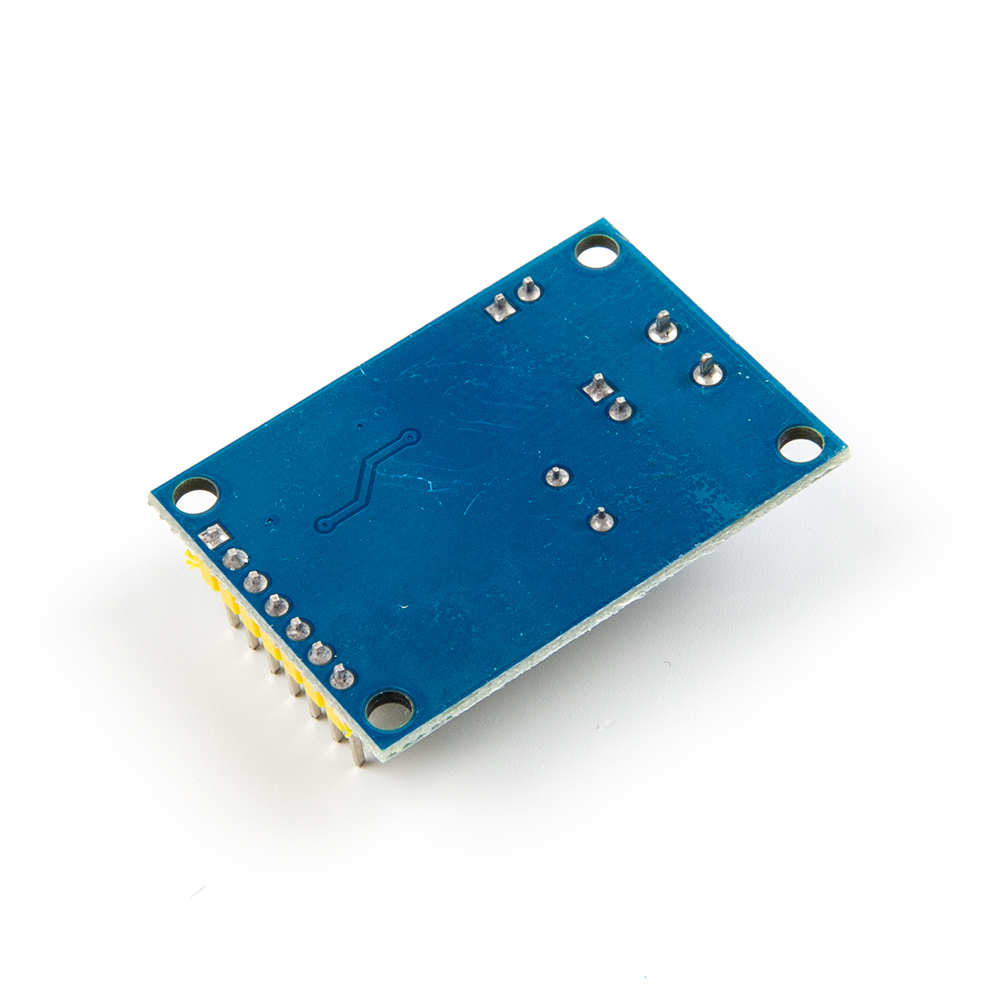

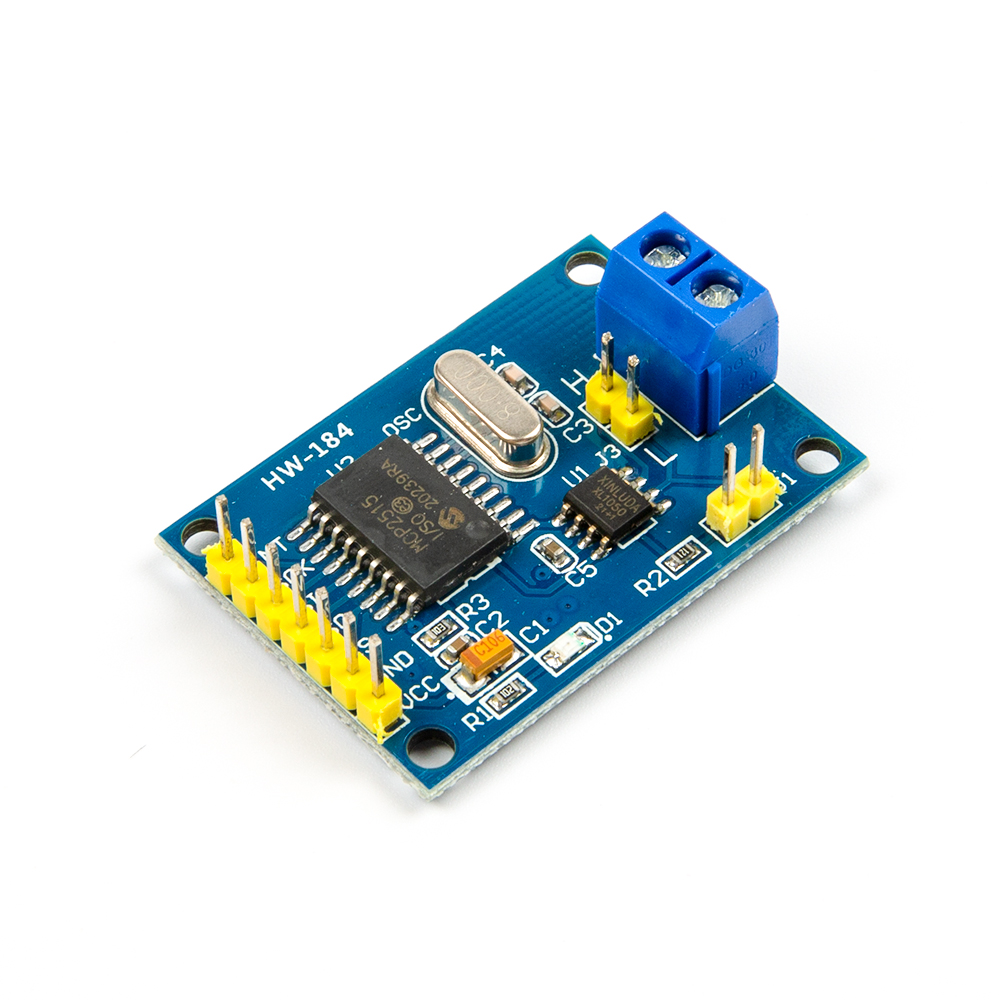

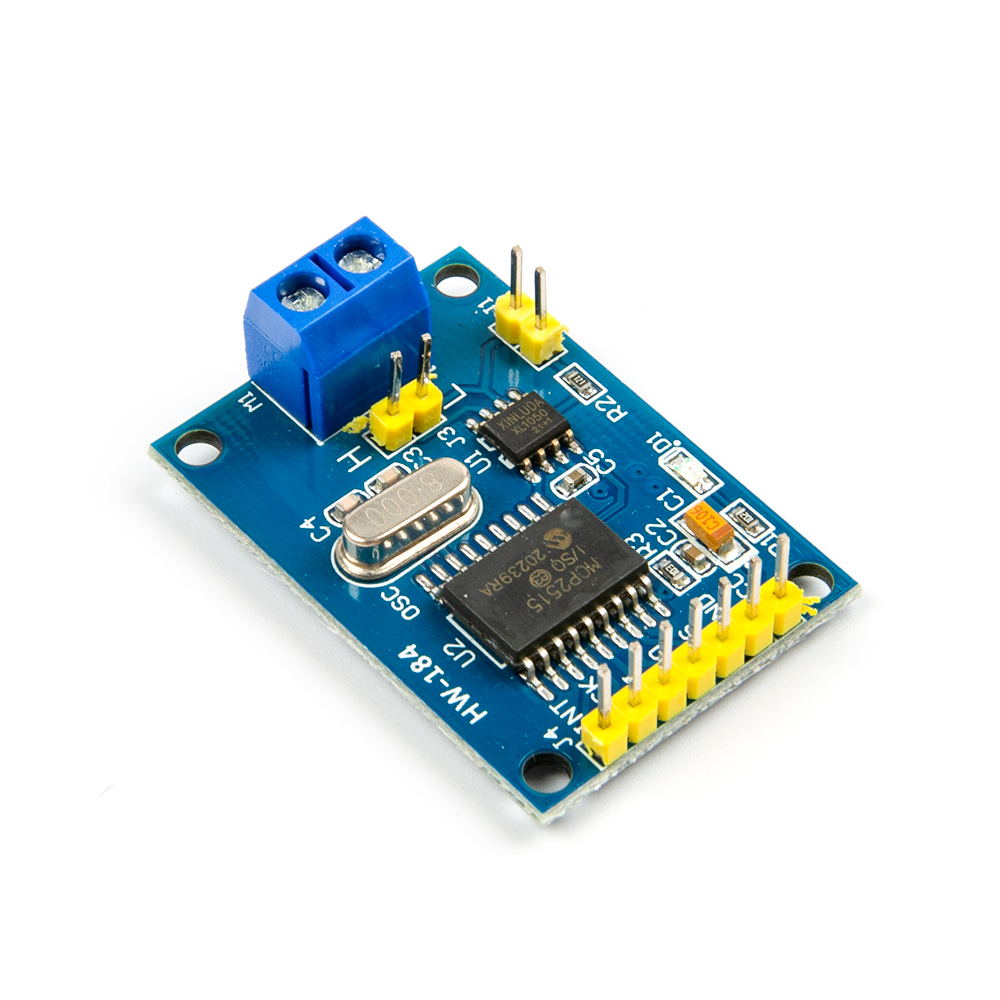

Модуль CAN-шины MCP2515

Описание

Модуль CAN-шины MCP2515 — это автономный контроллер сети Controller Area Network (CAN) на базе чипа MCP2515 с интерфейсом SPI и высокоскоростным приемопередатчиком TJA1050, предназначенный для подключения микроконтроллеров (Arduino, STM32, ESP) к промышленной CAN-шине для обмена данными с автомобильной электроникой, системами автоматизации и промышленным оборудованием. Тип: CAN-контроллер с SPI интерфейсом и встроенным трансивером. Поддерживаемый стандарт: CAN 2.0B (активный, совместим с CAN 2.0A). Скорость передачи данных: до 1Мбит/с. Расстояние передачи: до 5000 метров (при снижении скорости). Напряжение питания модуля: 5В постоянного тока. Напряжение питания чипа MCP2515: 2.7-5.5В. Интерфейс управления: SPI со скоростью до 10МГц (поддерживаются режимы 0,0 и 1,1). Ток потребления чипа в активном режиме: 5-10мА. Ток потребления в режиме ожидания (Sleep): 1мкА. Количество передающих буферов: 3 с приоритетной очередью. Количество приемных буферов: 2. Фильтрация сообщений: 2 приемных?? регистра и 6 фильтрующих регистров (29-битных) для аппаратной фильтрации идентификаторов. Приемные буферы и фильтры поддерживают фильтрацию по первым двум байтам данных (только для стандартных кадров). Режимы работы: нормальный,?? (только прием без подтверждения), петлевой (самодиагностика) и конфигурационный. Наличие встроенного согласующего резистора: 120 Ом (подключается перемычкой). Тип трансивера: TJA1050 (высокоскоростной). Рабочая температура чипа: от -40°C до +85°C (промышленный диапазон, некоторые версии до +125°C). Применение: обмен данными с автомобильной электроникой (ECU, приборная панель, датчики), диагностика автомобилей через OBD-II разъем, управление промышленным оборудованием и станками с ЧПУ, создание распределенных систем сбора данных, связь между несколькими Arduino/STM32 на больших расстояниях.

Модуль CAN-шины MCP2515 можно приобрести в интернет-магазине электронных модулей и радиокомпонентов easycraft.by в Минске самовывозом, доставкой курьером или почтой/европочтой по всей Беларуси.

Характеристики

Рабочее напряжение - 5,5 В
Рабочий ток - 5 мА

Документация

Datasheet отсутствует. Загрузите Datasheet и получите скидку 5% на всю корзину

Цена:

6.43 BYN

Количество:

- +

В наличии

Добавить в корзину

Купить в один клик

Доставка:

Самовывоз | Курьер | Почта | EMS | Европочта

Гарантии:

Своевременный возврат товара
