Артикул: AA503

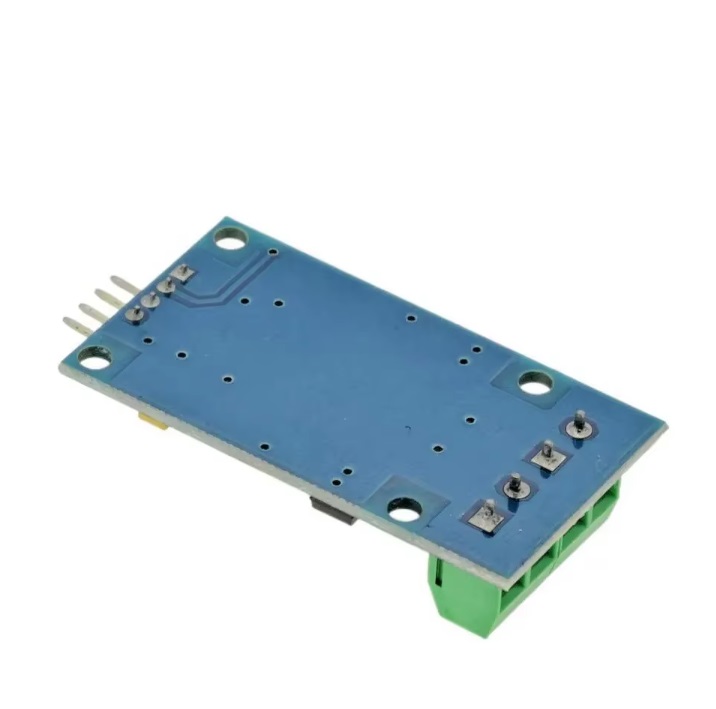

Конвертер RS422-TTL

Описание

Конвертер RS422-TTL — это модуль преобразования дифференциального промышленного интерфейса RS422 в уровни TTL (лог. 0 — 0В, лог. 1 — 5В) и обратно, предназначенный для организации полнодуплексной помехоустойчивой связи между микроконтроллерами (Arduino, ESP, STM, Raspberry Pi) и промышленными устройствами на большие расстояния . Тип: двунаправленный полнодуплексный преобразователь уровней (4-проводное соединение: TX+, TX-, RX+, RX-) . Основная микросхема: MAX490 (аналоги ADM490, SP490) . Напряжение питания модуля: 5В постоянного тока . Логический уровень TTL: 5В (совместим с 5В логикой) . Максимальная скорость передачи данных: до 2.5Мбит/с . Максимальная длина линии связи: до 1000 метров . Тип интерфейса RS422: полнодуплексный (4 провода: A, B, Y, Z) . Защита от электростатического разряда (ESD): до 15кВ . Дополнительная защита: встроенные TVS-диоды (защита от выбросов напряжения и ударов молнии), согласующие резисторы 120 Ом для снижения отражений сигнала, токоограничивающие резисторы 10 Ом . Индикация: светодиоды питания и приёма/передачи данных . Количество выводов на плате: 4 контакта TTL (VCC, GND, TXD, RXD) и 4 контакта RS422 (A, B, Y, Z) . Применение: организация полнодуплексной помехозащищённой связи между микроконтроллерами на больших расстояниях (промышленная автоматика, ЧПУ, системы видеонаблюдения), подключение промышленных датчиков и энкодеров с выходом RS422 к Arduino/STM , создание распределённых систем сбора данных, замена устаревших интерфейсов RS-232 при необходимости гальванической развязки и помехозащищённости .

Конвертер RS422-TTL можно приобрести в интернет-магазине электронных модулей и радиокомпонентов easycraft.by в Минске, как самовывозом, так и с доставкой курьером или почтой/европочтой по всей Беларуси.

Характеристики

Документация

Datasheet отсутствует. Загрузите Datasheet и получите скидку 5% на всю корзину

Цена:

5.88 BYN

Количество:

- +

Под заказ

Добавить в корзину

Купить в один клик

Доставка:

Самовывоз | Курьер | Почта | EMS | Европочта

Гарантии:

Своевременный возврат товара
