Модуль 4-х канального радиоуправления 433 МГц (SC2272, SC2262)
Описание

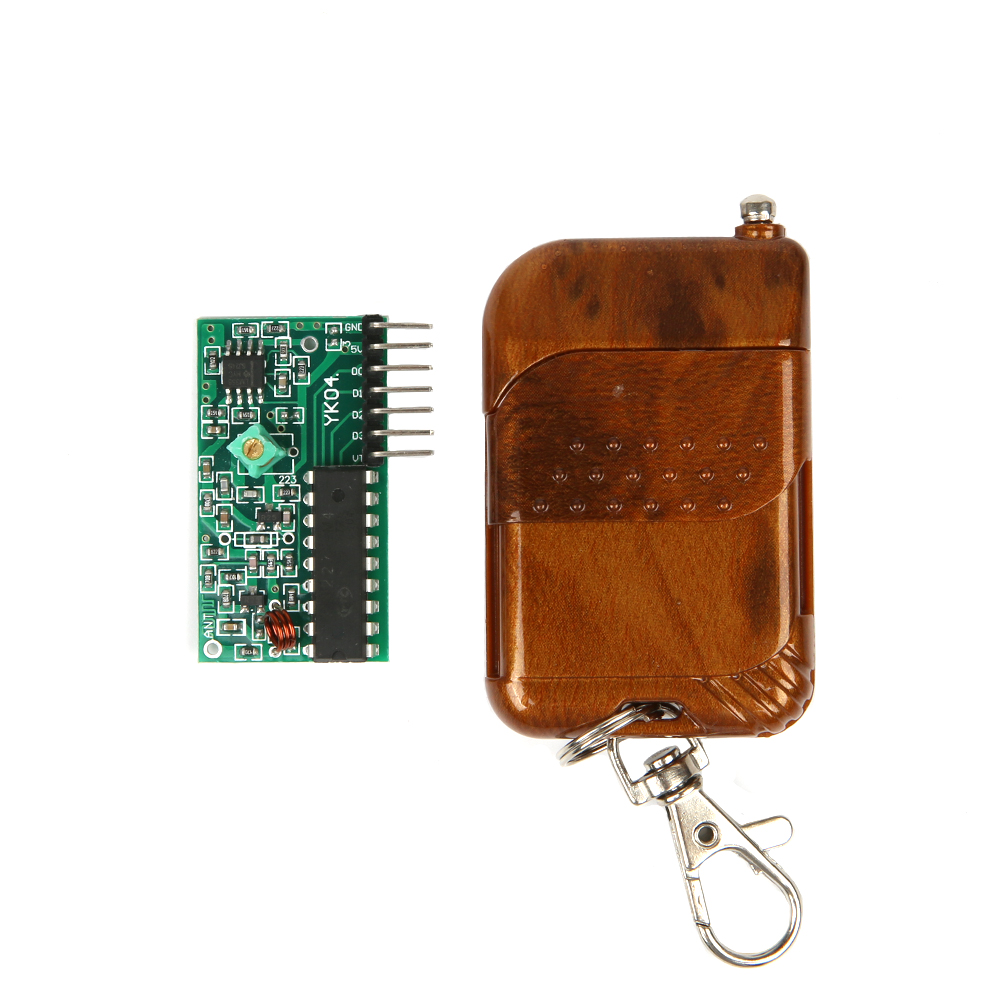

Комплект передатчик и приемник для дистанционного управления с помощью четырех кнопок. Для этого передатчика часто употребляется выражение кодовый брелок сигнализации. Он представляет собой небольшой прибор, имеющий кнопки без фиксации, внутри которого находится модуль на основе микросхемы РТ2262. Приемник – модуль без корпуса, его основной компонент микросхема РТ2272. Наименование комплекта RK06A+TF05. Команды передатчика зашифрованы кодом, имеющим 59049 комбинаций. Выбор комбинации шифрования производится перемычками на плате.
В результате нажатия кнопок передатчик управляет четырьмя выходами модуля приемника. При нажатии на кнопку передатчика напряжение возрастает до 5 В на соответствующем выходе приемника, при отпускании возвращается к 0 В. Управление выходами приемника происходит не только нажатием одной из кнопок, но и различными сочетаниями нажатых кнопок.
Частота: 315 МГц
Дальность связи: 150 м, на открытом пространстве 250 м
Волновое сопротивление антенн приборов: 50 Ом
Температура эксплуатации: – 10… + 60 °C
Комплект предназначен для создания радиоканала передачи данных, где происходит передача команд в одном направлении без обратной связи. Например, дистанционное включение светильников, управление электромагнитным замком двери, шторами, жалюзи и другие бытовые применения. Хорошо согласуется с Arduino и другими системами на базе микроконтроллеров. Может применяться в различных системах телемеханики.
ПЕРЕДАТЧИК
Модуль содержит LC генератор, микросхему, кодирующую команды, резонатор частоты 315 МГц на поверхностных акустических волнах в металлическом корпусе в виде большой таблетки и другие компоненты. Тип прибора – TF05. Для передачи используется амплитудная модуляция с полным отключением сигнала и с неполным. Прибор имеет телескопическую антенну. Передатчик питается от батарей.
ПРИЕМНИК
Прибор построен по суперрегенеративной схеме. Тип RK06A. На плате имеется индуктивность переменной величины. При необходимости вращением сердечника индуктивности приемник точно настраивается на требуемую частоту приема.
Номинальное напряжение питания 5 В
Максимальное напряжение питания 5,5 В
Потребляемый ток приемника 6 мA
Чувствительность – 105 dBм
Полоса пропускания ± 10 МГц
Диапазон настройки принимаемой частоты 266…434 МГц
Назначение контактов приемника:
Питание
1 – 0 В
2 – 5 В
Данные
3 – D0 управляется кнопкой "B" на передатчике
4 – D1 управляется кнопкой "D" на передатчике
5 – D2 управляется кнопкой "А" на передатчике
6 – D3 управляется кнопкой "C" на передатчике
Индикатор
7 – VT На этом выходе будет высокий уровень при нажатии любой кнопки. Он может использоваться для подключения светодиодного индикатора получения любого сигнала передатчика.
