Плата расширения CNC Shield V4
.jpg)
.jpg)
.jpg)
.jpg)
.jpg)
.jpg)
.jpg)
Описание

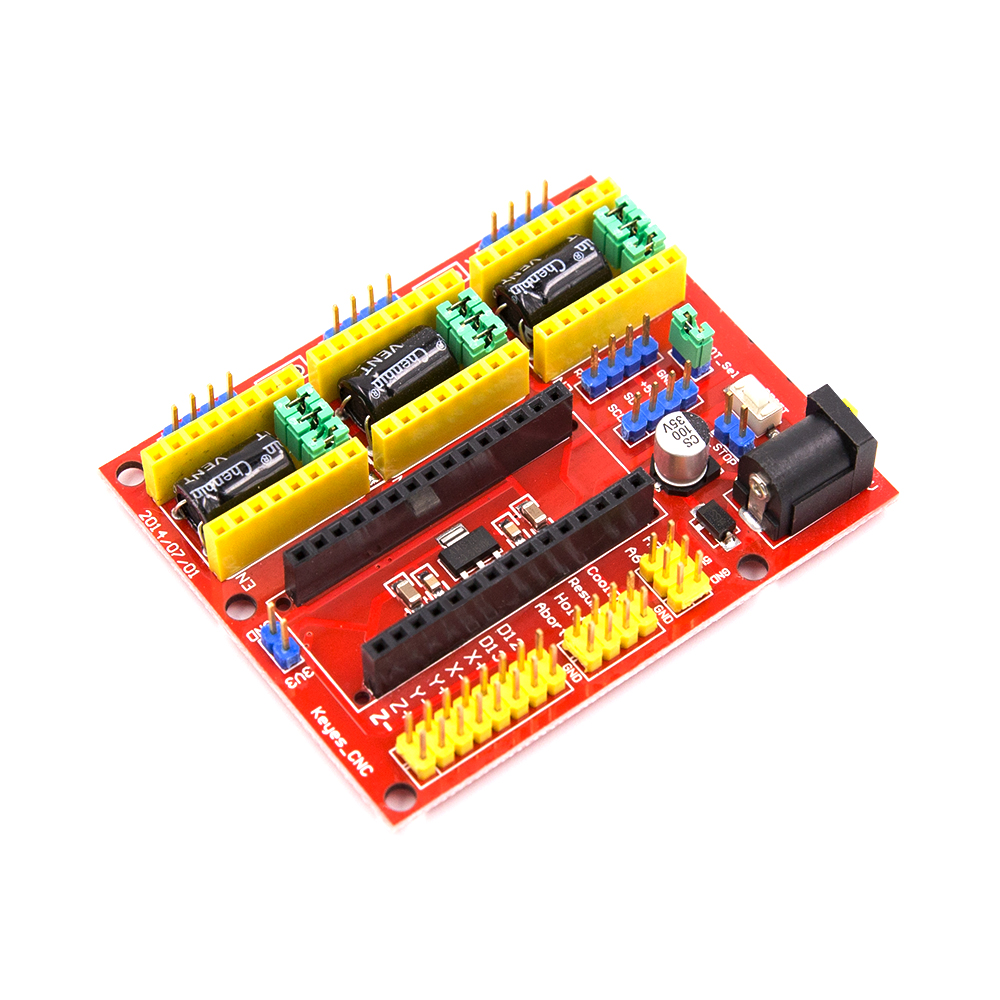

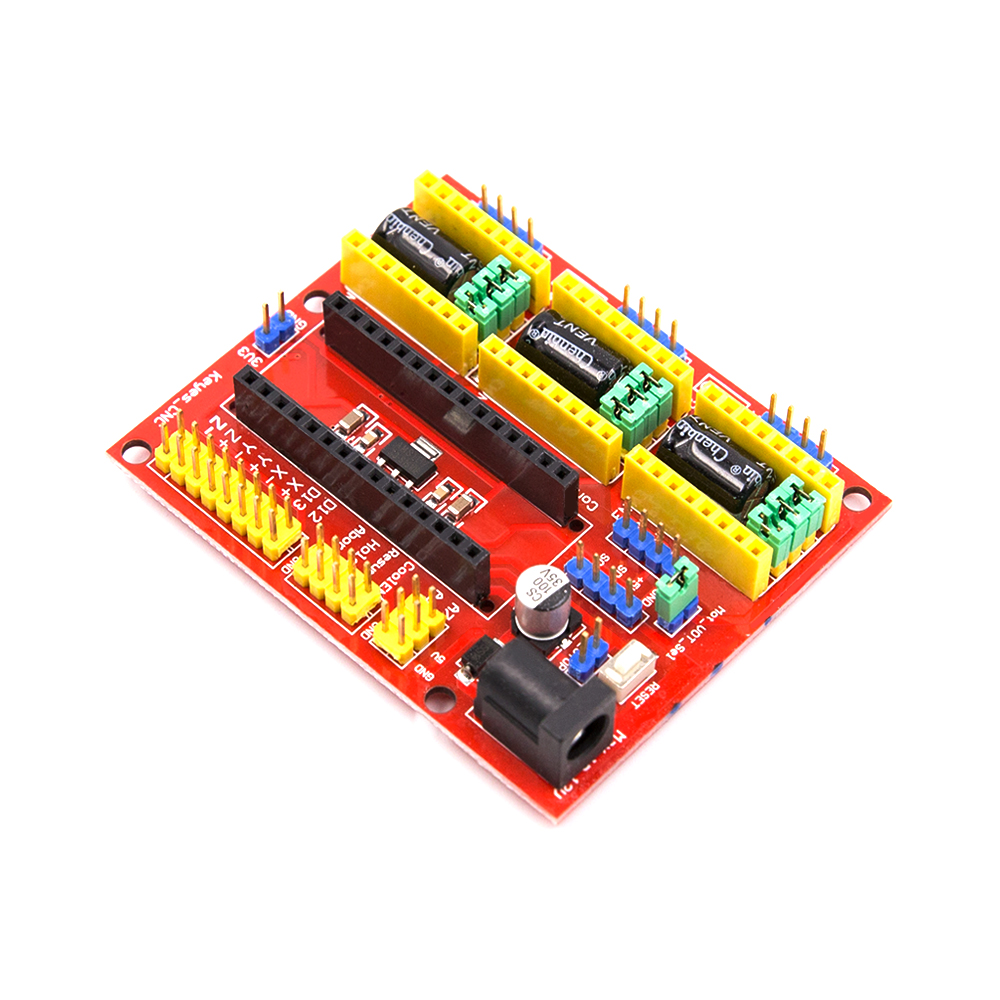

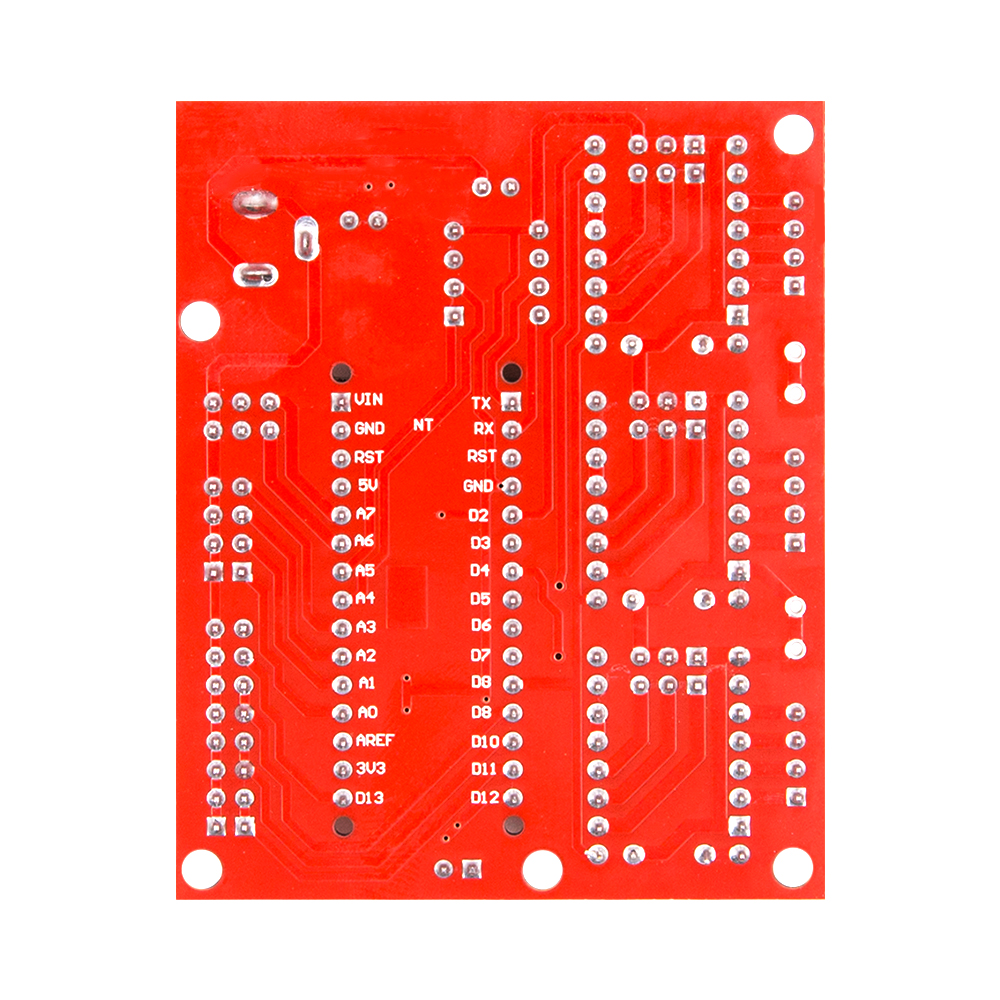

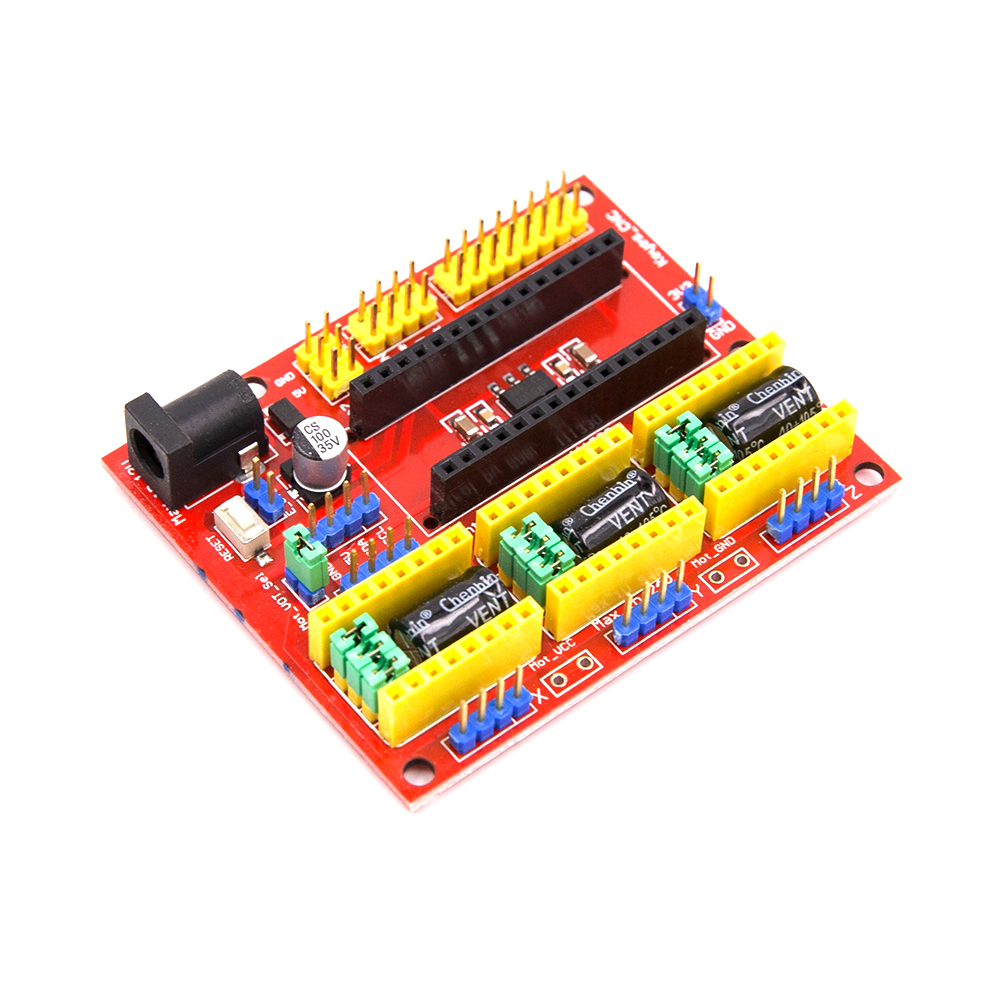

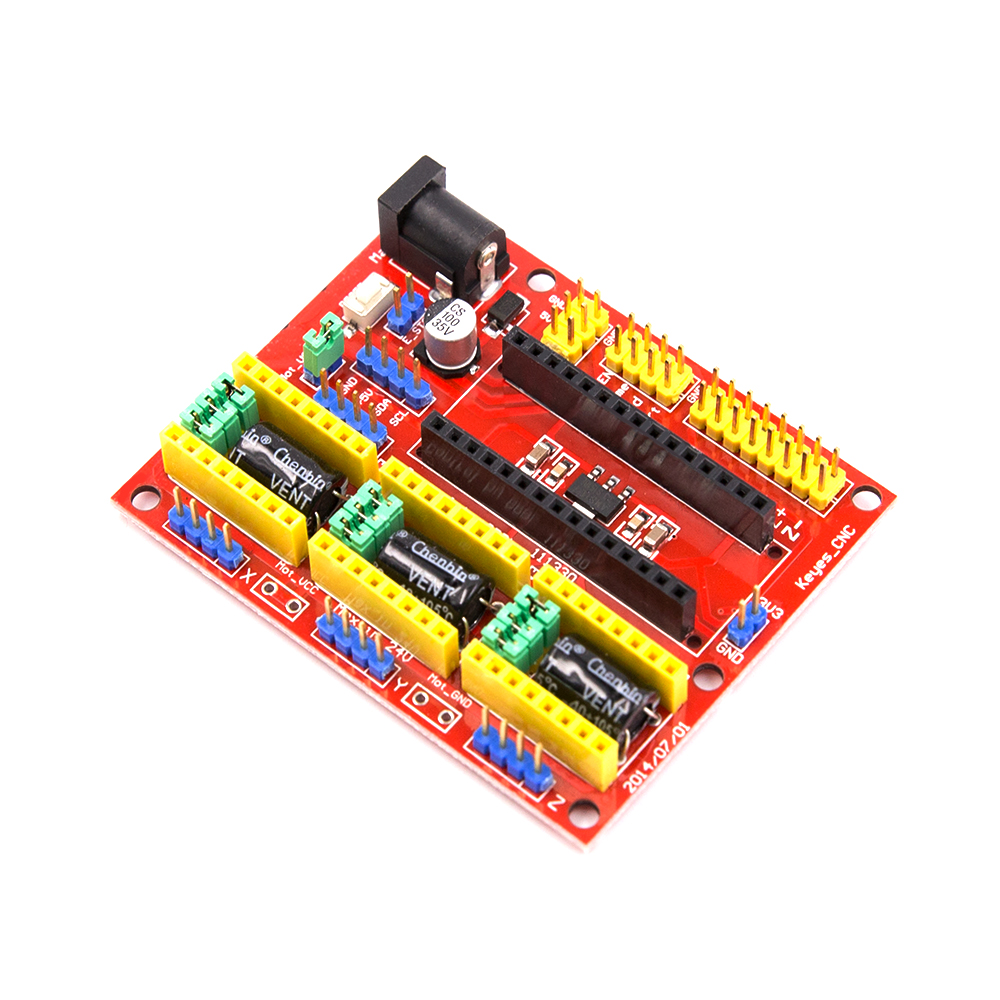

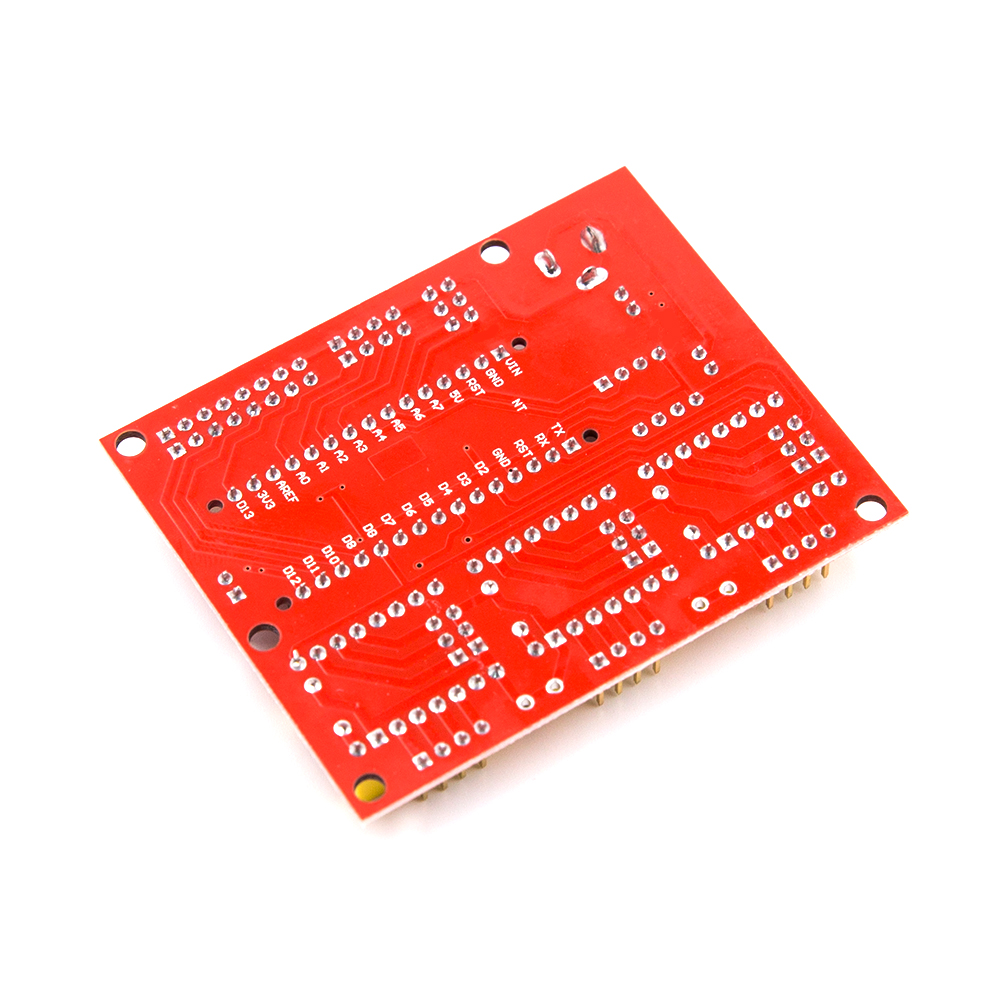

Плата расширения CNC Shield V4 — это специализированный шилд (плата расширения) для микроконтроллеров Arduino (обычно Nano), предназначенный для быстрого создания систем с числовым программным управлением (ЧПУ), таких как гравировальные и фрезерные станки, лазерные граверы, 3D-принтеры и роботы. Тип: плата расширения (шилд) для систем ЧПУ. Совместимые контроллеры: Arduino Nano (основная версия) и Arduino UNO (существуют модификации). Количество осей: до 4 (X, Y, Z, A). Поддерживаемые драйверы шаговых двигателей: A4988, DRV8825 и совместимые с ними (популярные драйверы для управления шаговыми двигателями). Напряжение питания логической части: 3.3-5В (от Arduino или внешнего источника). Напряжение питания силовой части (двигателей): 7.5-36В (для DRV8825 до 36В, для A4988 рекомендуется до 12В). Разъемы для подключения шаговых двигателей: 3 (или 4) четырёхконтактных разъема для двигателей NEMA17 и других. Количество концевых выключателей: до 6 (по 2 на каждую ось для ограничения перемещений). Прошивка (программное обеспечение): GRBL (открытая прошивка для Arduino, преобразующая G-коды в сигналы управления). Перемычки микрошага (джмперы): 3 перемычки под каждым драйвером для настройки режима дробления шага (Full-step, 1/2, 1/4, 1/8, 1/16). Дополнительные интерфейсы: выводы для управления шпинделем (вкл/выкл, ШИМ для регулировки оборотов), охлаждением, кнопка аварийной остановки (Hold). Диапазон рабочих температур: от -10°C до +70°C. Размеры платы: 72?59?12-20мм. Вес: около 31 грамма. Применение: создание настольных фрезерных и гравировальных станков с ЧПУ, сборка лазерных граверов и дисковых резаков, постройка 3D-принтеров на базе Arduino (RAMPS альтернатива), управление роботами-манипуляторами и платформами с шаговыми двигателями, образовательные проекты по станкостроению и автоматизации.
Плата расширения CNC Shield V4 можно приобрести в интернет-магазине электронных модулей и радиокомпонентов easycraft.by в Минске самовывозом, доставкой курьером или почтой/европочтой по всей Беларуси.
Характеристики
Документация
Datasheet отсутствует. Загрузите Datasheet и получите скидку 5% на всю корзину
Самовывоз | Курьер | Почта | EMS | Европочта
Своевременный возврат товара
