Главная Модули и датчики Оптические 4-канальный модуль опторазвязки PC817

Артикул: AA639

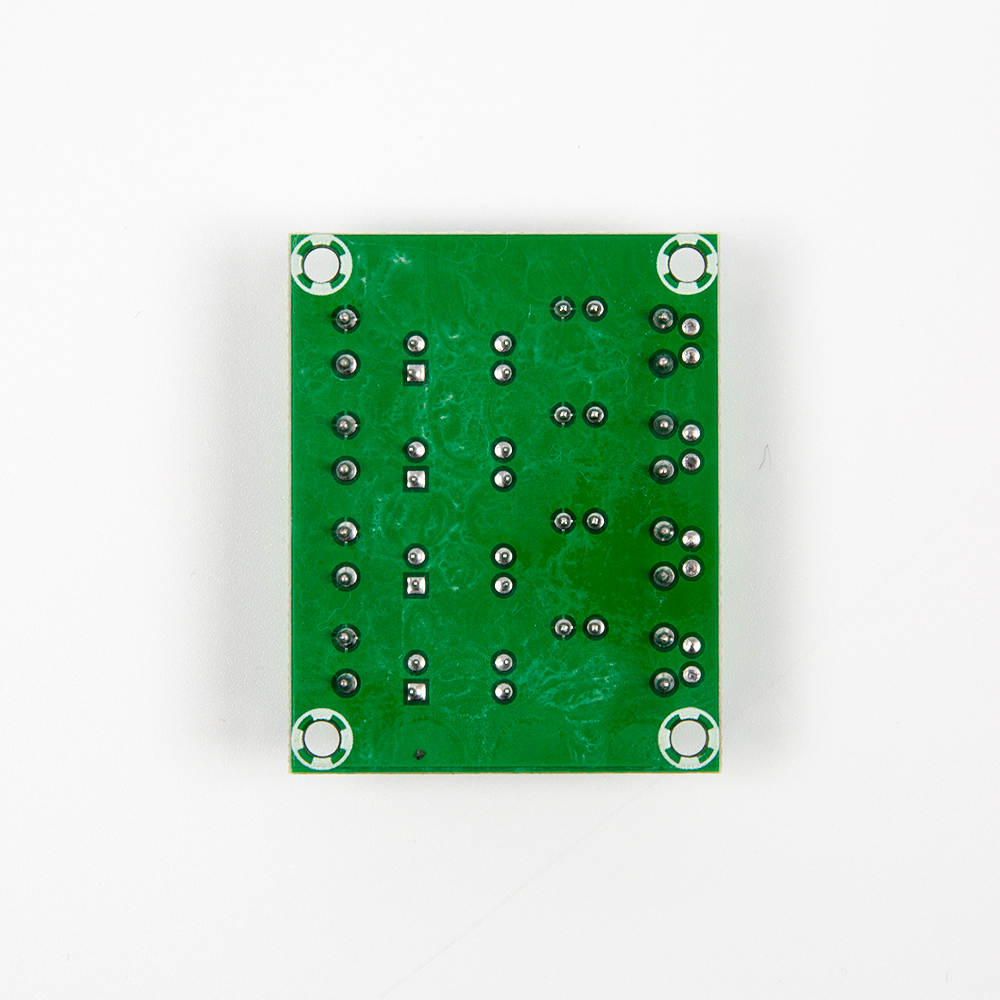

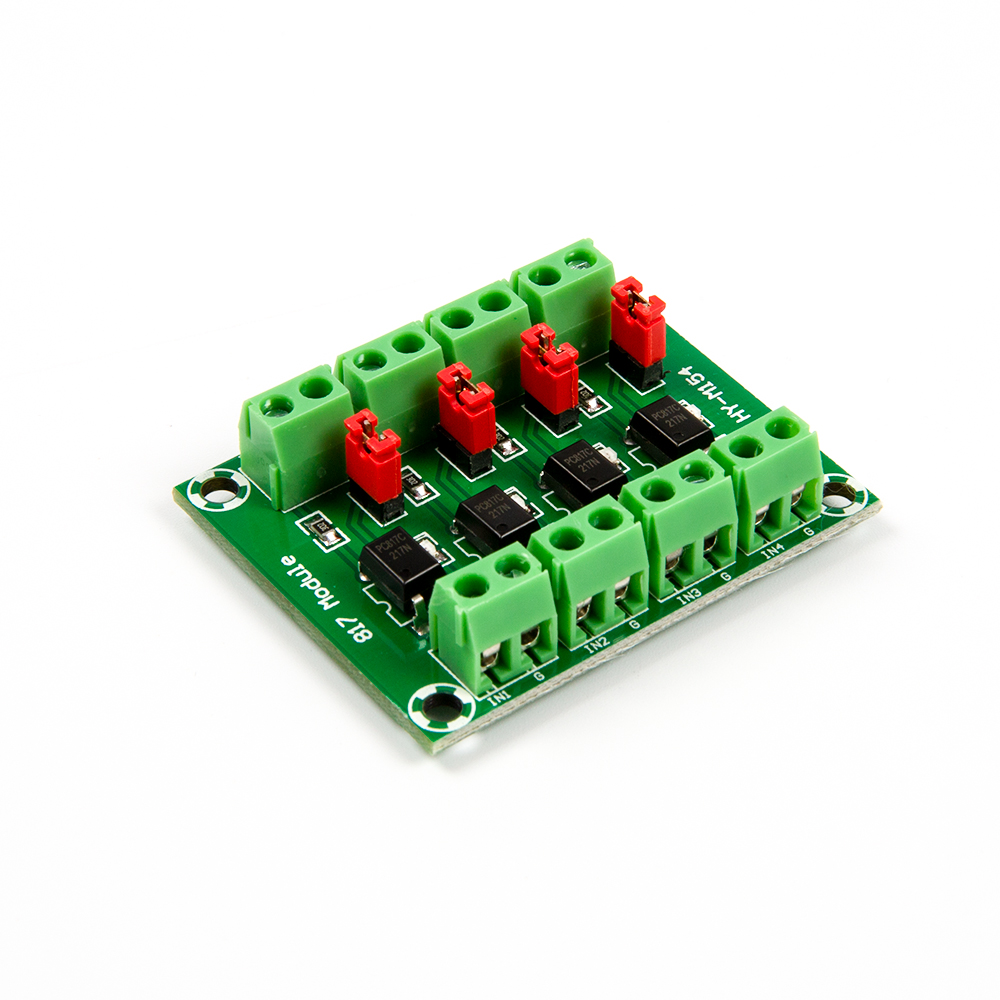

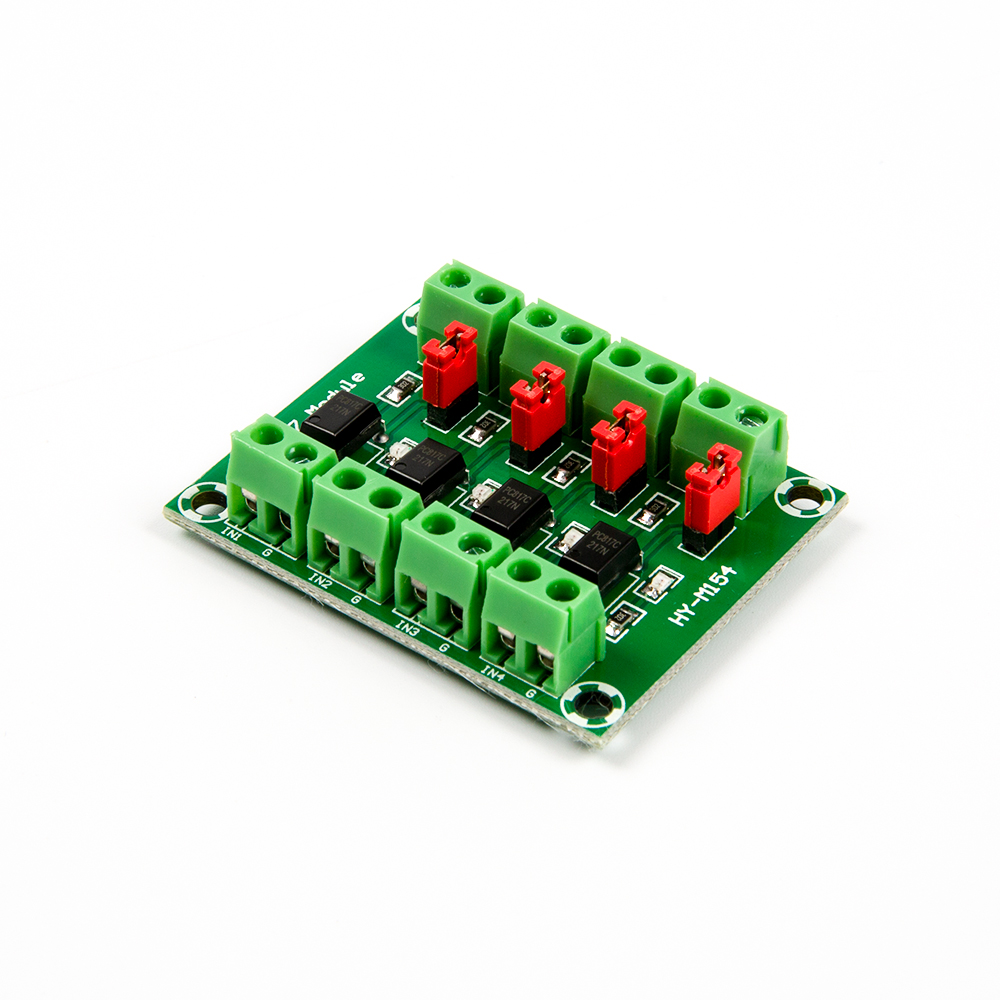

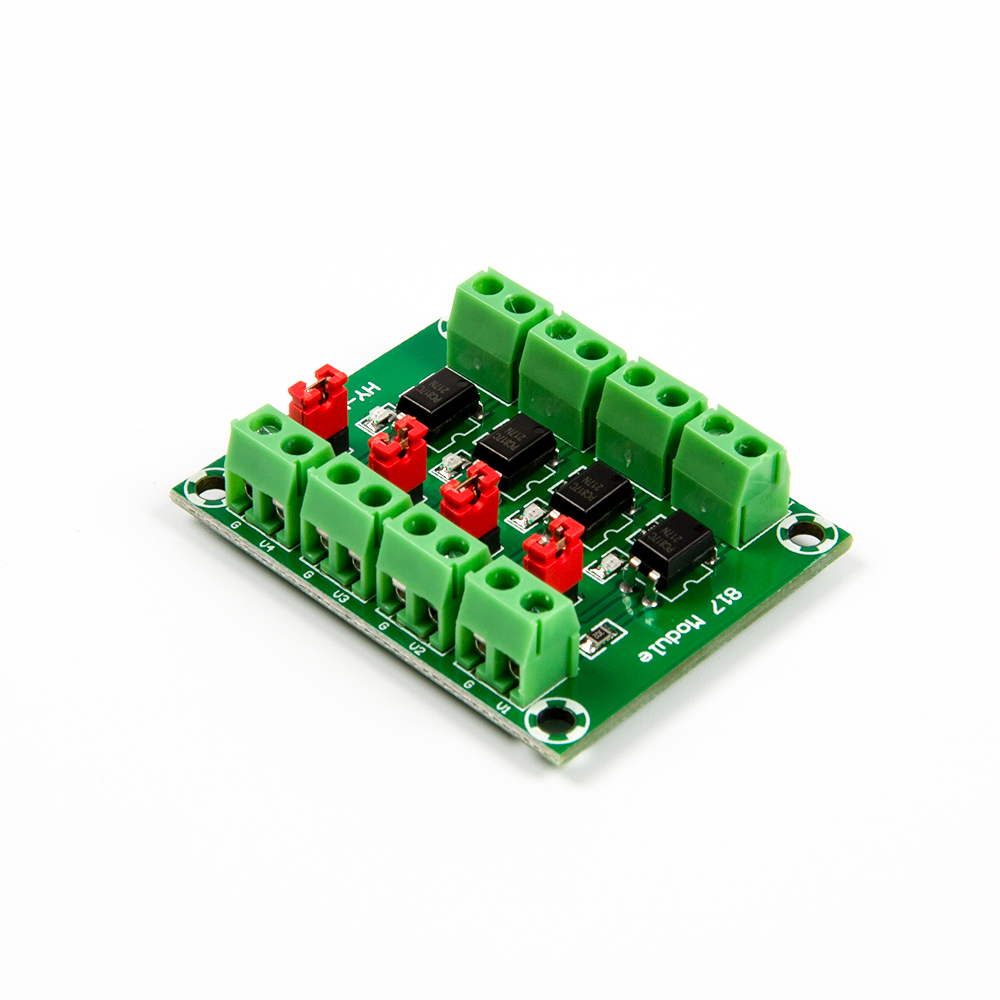

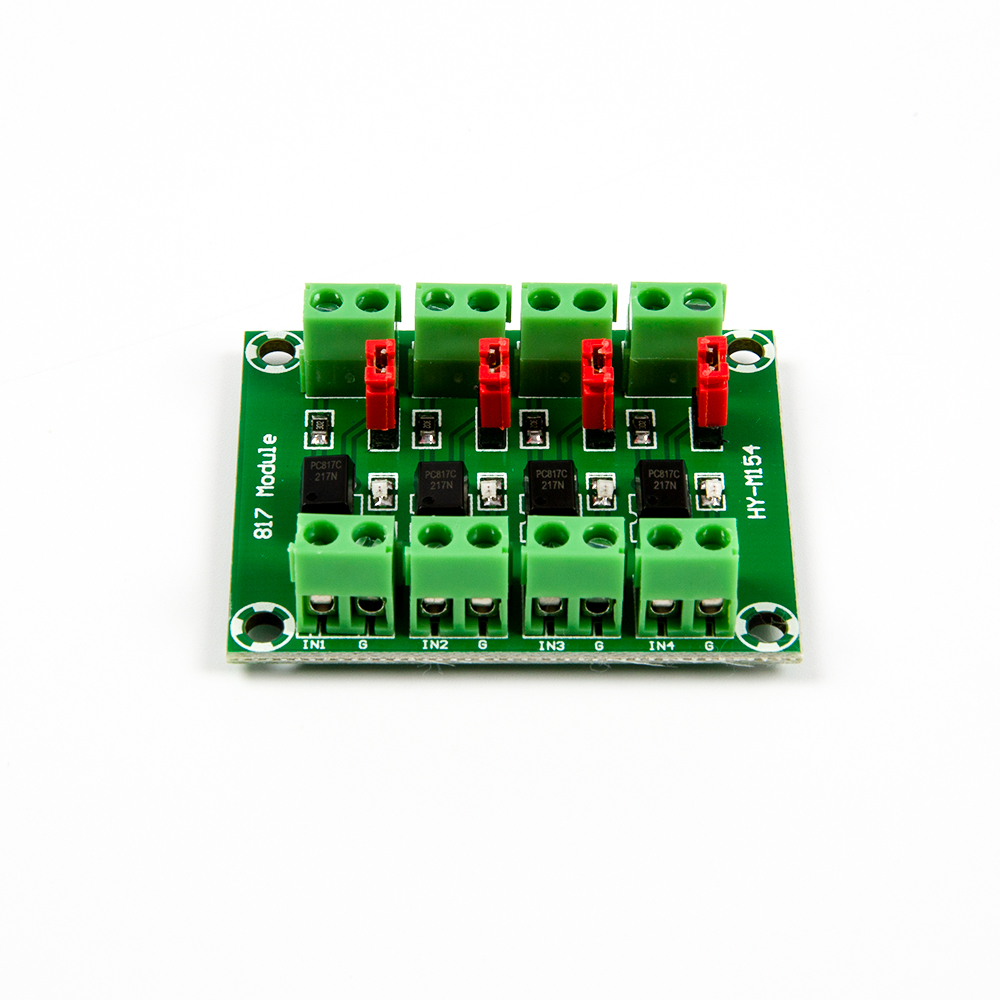

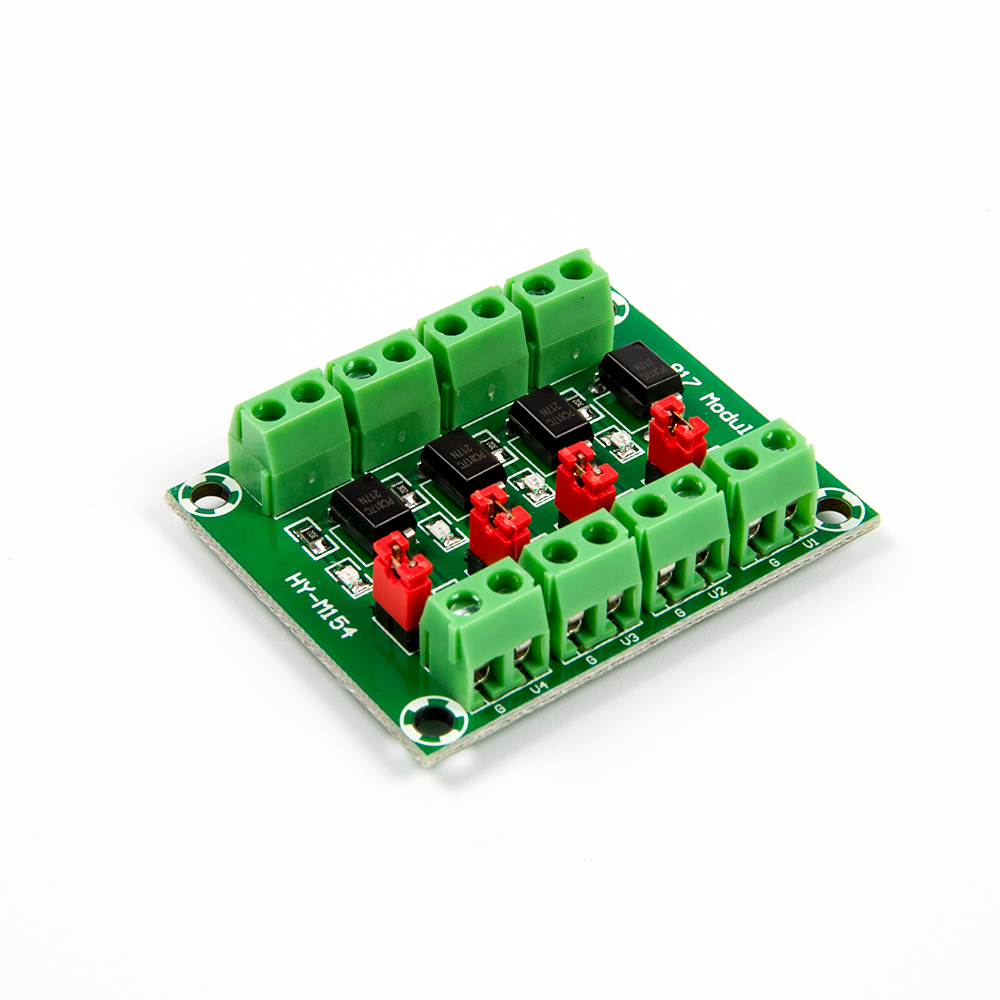

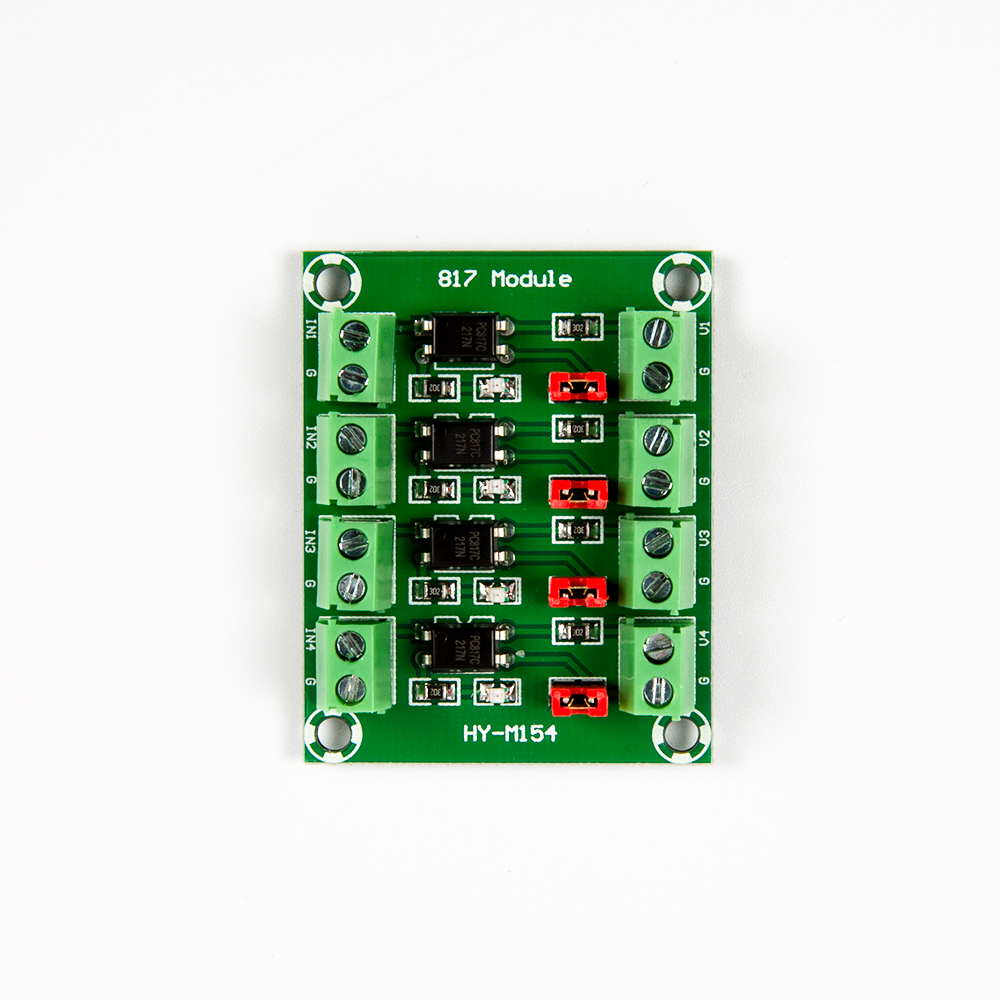

4-канальный модуль опторазвязки PC817

Описание

4-канальный модуль опторазвязки PC817 — это модуль гальванической развязки на основе четырёх оптопар PC817, обеспечивающий надёжную электрическую изоляцию между управляющей схемой и нагрузкой. Позволяет защитить микроконтроллер от высоковольтных помех, скачков напряжения и токов обратной связи со стороны нагрузки. Каждый из четырёх каналов управляется независимо. Совместим с Arduino, ESP8266, ESP32, STM32 и другими платформами с логическим уровнем 3,3–5 В.

Характеристики

Оптопара: PC817
Количество каналов: 4
Напряжение питания входной цепи: 3,3–5 В DC
Максимальное напряжение выходной цепи: до 35 В DC
Максимальный ток выходной цепи: до 50 мА на канал
Входной ток светодиода оптопары: 5–20 мА
Гальваническая развязка: есть
Управление каналами: независимое
Рабочая температура: от -30°C до +85°C

Назначение

Применяется для гальванической развязки сигналов управления в промышленной автоматике, системах с высоковольтными нагрузками, в схемах сопряжения микроконтроллеров с реле, ПЛК, частотными преобразователями и другим оборудованием. Используется в DIY-проектах на базе Arduino и ESP32 для защиты управляющей схемы от помех.

4-канальный модуль опторазвязки PC817 можно приобрести в интернет-магазине электронных модулей и радиокомпонентов easycraft.by в Минске самовывозом, доставкой курьером или почтой/европочтой по всей Беларуси.

Характеристики

Документация

Datasheet отсутствует. Загрузите Datasheet и получите скидку 5% на всю корзину

Цена:

4.79 BYN

Количество:

- +

В наличии

Добавить в корзину

Доставка:

Самовывоз | Курьер | Почта | EMS | Европочта
